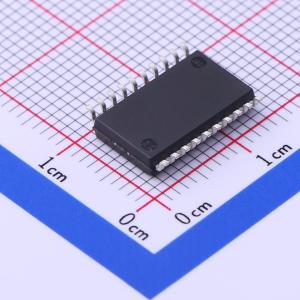

ATTINY2313A-SU

ATtiny2313A/4313是一款基于AVR增强型RISC架构的低功耗CMOS 8位微控制器。通过在一个时钟周期内执行强大的指令，ATtiny2313A/4313实现了接近1 MIPs/MHz的吞吐量，允许系统设计者优化功耗与处理速度。

AVR内核将丰富的指令集与32个通用工作寄存器相结合。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在单个时钟周期内执行的单个指令中访问两个独立的寄存器。由此产生的架构更有效地利用代码，同时实现比传统CISC微控制器快高达十倍的吞吐量。

ATtiny2313A/4313提供以下特性：2/4K字节的系统内可编程闪存，128/256字节的EEPROM，128/256字节的SRAM，18条通用I/O线路，32个通用工作寄存器，用于片上调试的单线接口，具有比较模式的两个灵活的定时器/计数器，内部和外部中断，串行可编程USART，具有启动条件检测器的通用串行接口，具有内部振荡器的可编程看门狗定时器，以及三种软件选择的省电模式。空闲模式停止CPU，同时允许SRAM、定时器/计数器和中断系统继续运行。掉电模式保存寄存器内容，但冻结振荡器，禁用所有其他芯片功能，直到下一次中断或硬件复位。在待机模式下，晶体/谐振器振荡器正在运行，而设备的其他部分正在休眠。这允许非常快的启动，同时结合低功耗。

该器件采用Atmel的高密度非易失性存储器技术制造。片上的ISP闪存允许通过SPI串行接口或传统的非易失性存储器程序员对程序存储器进行系统内重编程。通过将8位RISC CPU与片上自编程闪存集成在单片芯片上，Atmel ATtiny2313A/4313是一款功能强大的微控制器，为许多嵌入式控制应用提供了高度灵活且经济高效的解决方案。
