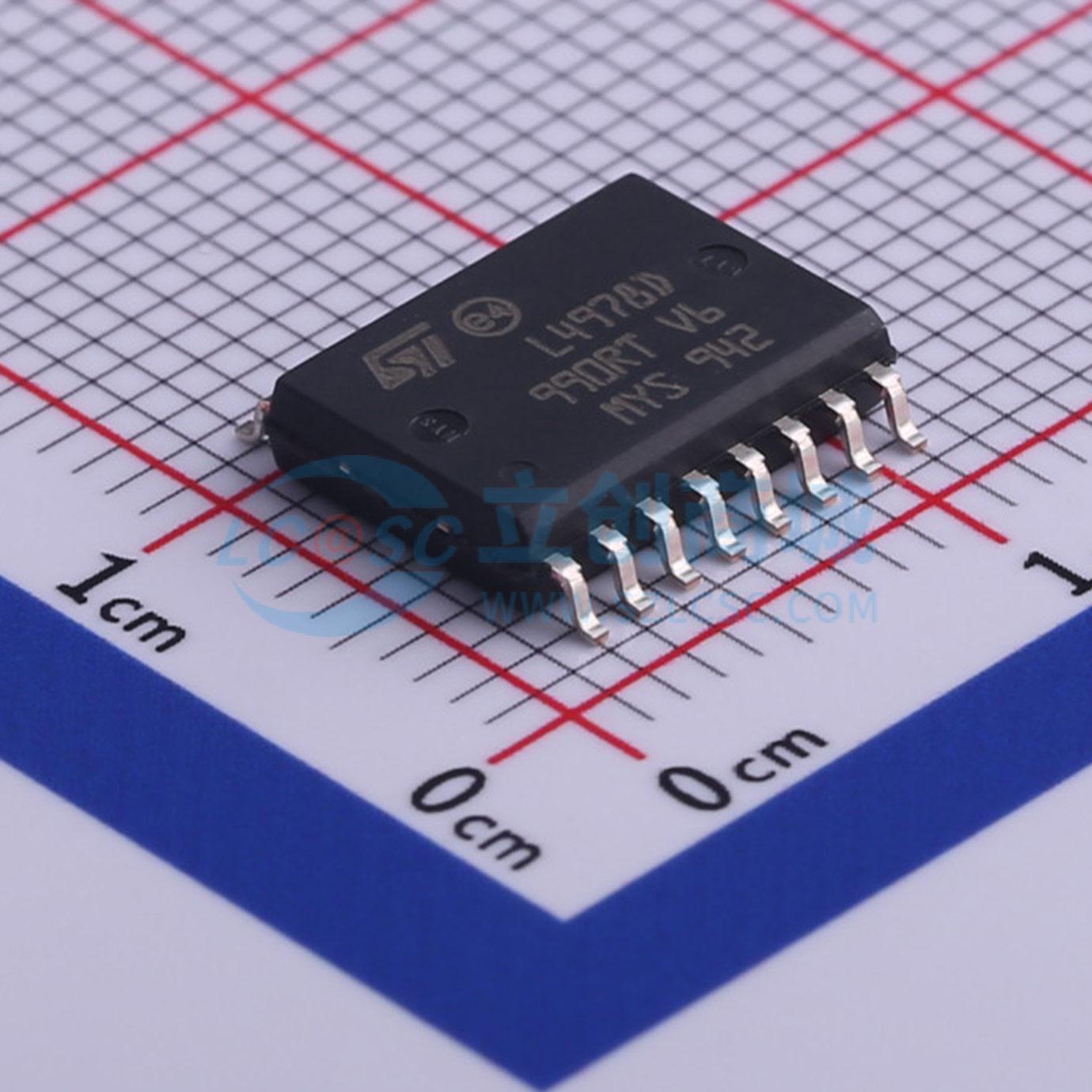

温馨提醒：图片仅供参考，商品以实物为准

L4978D013TR

2A降压型开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: L4978是一款降压型单片式功率开关稳压器，可在3.3V至50V（通过简单的外部分压器选择）的电压下提供2A电流。该器件采用BCD混合技术实现，使用内部功率D - MOS晶体管（典型导通电阻Rdson为0.25Ω），以实现极高的效率和高开关速度。可实现高达300KHz的开关频率（必须注意封装的最大功耗）
品牌名称: ST(意法半导体)
商品型号: L4978D013TR
商品编号: C424083
商品封装: SO-16-300mil
包装方式: 编带
商品毛重: 0.919克(g)

商品参数

	属性	参数值
	导通电阻	250mΩ
	工作温度	-40℃~+150℃
	特性	过热保护(OTP)；短路保护(SCP)

商品概述

L4978是一款降压型单片式功率开关稳压器，可在3.3V至50V（通过简单的外部分压器选择）的电压下提供2A电流。该器件采用BCD混合技术，使用内部功率D-MOS晶体管（典型Rdson为0.25Ω），以实现极高的效率和高开关速度。可实现高达300KHz的开关频率（必须遵守封装的最大功耗）。8V至55V的宽输入电压范围以及3.3V至50V的稳压输出电压，涵盖了当今大多数应用。这款新一代DCDC转换器的特性包括逐脉冲电流限制、用于短路保护的打嗝模式、电压前馈调节、软启动、防止反馈环路断开保护、零电流消耗禁止功能和热关断。该器件提供塑料双列直插式封装，标准组装采用DIP8封装，表面贴装组装采用SO16W封装。

商品特性

高达2A的降压转换器
工作输入电压范围为8V至55V
精确的3.3V（±1%）内部参考电压
输出电压可在3.3V至50V之间调节，开关频率可调节至300KHz
电压前馈
零负载电流运行
内部电流限制（逐脉冲和打嗝模式），零电流消耗禁止功能，防止反馈断开保护
热关断
软启动功能

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交13单

	属性	参数值
	商品目录	功率电子开关
	通道数	1
	输入控制逻辑	低电平有效
	工作电压	8V~55V
