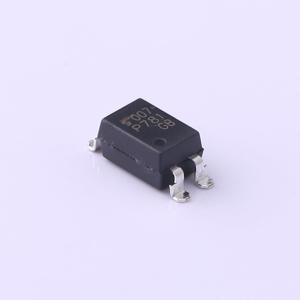

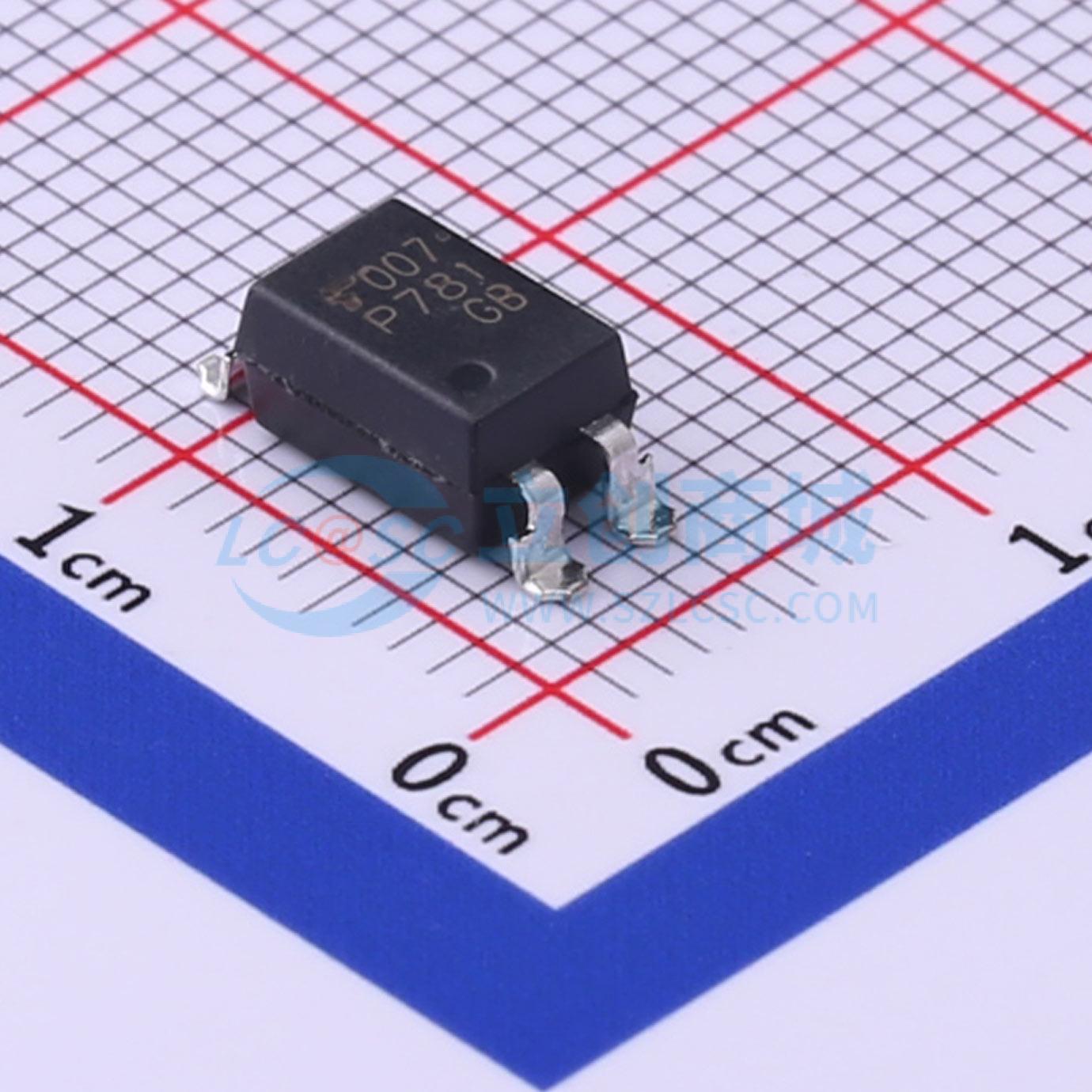

温馨提醒：图片仅供参考，商品以实物为准
TLP781(GB-TP6,F)
停产 DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- TLP781由一个硅光电晶体管和一个砷化镓红外发光二极管光耦合而成，采用四引脚塑料DIP（DIP4）封装，具有高隔离电压（AC: 5kVRMS (min)）。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP781(GB-TP6,F)
- 商品编号
- C40548
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.415克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.15V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 200mV@0.2mA,1mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 3us | |
| 工作温度 | -25℃~+85℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 250mW | |
| 正向电流(If) | 25mA |
商品概述
东芝TLP781由一个硅光电晶体管和一个砷化镓红外发光二极管通过光耦合组成，采用四引脚塑料双列直插式封装（DIP4），具有高隔离电压（交流：5kVRMS（最小值））。
商品特性
- 获UL认证：UL1577，档案编号E67349
- 获SEMKO认证：EN60065:2002，认证编号800514；EN60950 - 1:2001、EN60335 - 1:2002，认证编号800517
应用领域
- 办公设备
- 家用电器
- 固态继电器
- 开关电源
- 各类控制器
- 不同电压电路间的信号传输
