温馨提醒：图片仅供参考，商品以实物为准

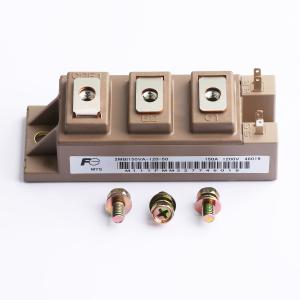

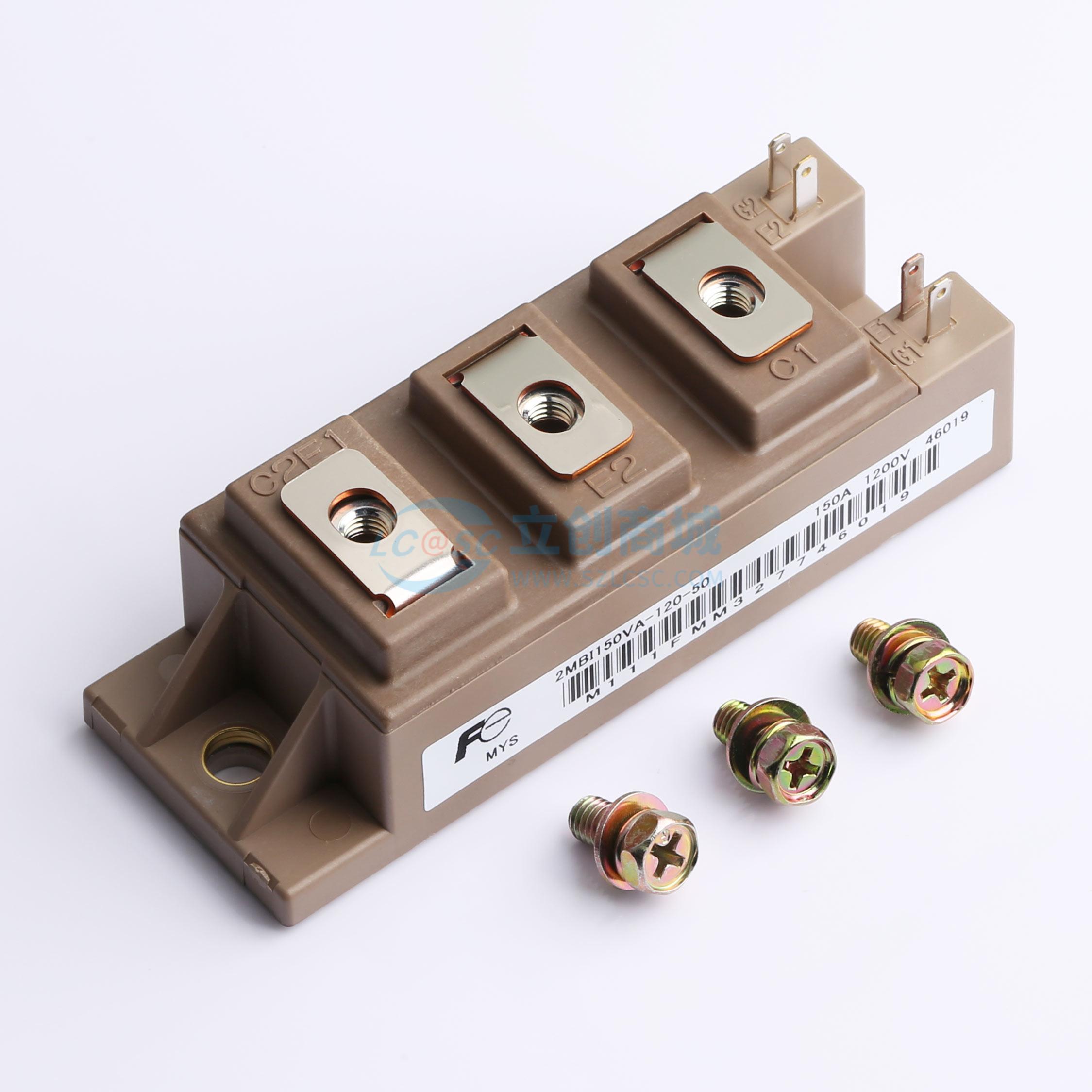

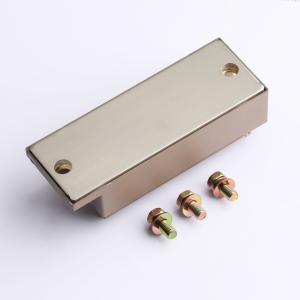

2MBI150VA-120-50
4件套 1200V/150A 2合1封装 IGBT 模块
- 描述
- 特性：AC开关。 高速开关。 电压驱动。 低电感模块结构。应用：UPS、PCS等的AC开关
- 品牌名称
- FUJI(富士电机)
- 商品型号
- 2MBI150VA-120-50
- 商品编号
- C38665770
- 商品封装
- 螺栓安装
- 包装方式
- 盒装
- 商品毛重
- 198.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 785W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 150A | |
| 集电极脉冲电流(Icm) | 300A | |
| 集电极截止电流(Ices) | 1mA | |
| 集射极饱和电压(VCE(sat)) | 2.05V@150A,15V | |
| 栅极阈值电压(Vge(th)) | 6V@150mA | |
| 栅极电荷量(Qg) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 12.6nF | |
| 输出电容(Coes) | - | |
| 反向传输电容(Cres) | - | |
| 开启延迟时间(Td(on)) | 600ns | |
| 关断延迟时间(Td(off)) | 600ns | |
| 导通损耗(Eon) | - | |
| 关断损耗(Eoff) | - | |
| 反向恢复时间(Trr) | 150ns | |
| 工作温度 | - |
