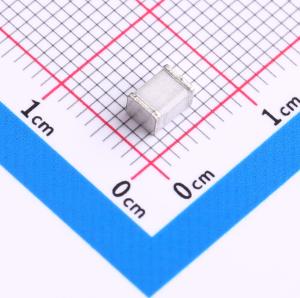

温馨提醒：图片仅供参考，商品以实物为准
SMD4532-420NF
420V 2kA 2
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 气体放电管(GDT)通常处于高绝缘电阻状态,相当于开路,对电路的正常运行几乎没有影响。当电路中出现瞬态过电压且电压幅值超过GDT的击穿电压时,GDT内部的气体被电离,使GDT迅速导通,并将过电压限制在较低水平,从而保护并联的电子设备或电路组件免受高压冲击损坏。过电压消失后,GDT立即恢复到高绝缘电阻状态,电路恢复正常运行。表面贴装封装的GDT体积小,易于安装在各种紧凑型印刷电路板(PCB)上,且性能出色
- 品牌名称
- RUILON(瑞隆源)
- 商品型号
- SMD4532-420NF
- 商品编号
- C38667496
- 商品封装
- 1812
- 包装方式
- 编带
- 商品毛重
- 0.113731克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 气体放电管(GDT) | |
| 极数 | 2 | |
| 直流击穿电压(Vdc) | 420V | |
| 精度 | ±30% | |
| 脉冲放电电流 | 2kA | |
| 极间电容 | 0.5pF |
| 属性 | 参数值 | |
|---|---|---|
| 冲击击穿电压(Vimp) | 800V | |
| 工作温度 | -40℃~+125℃ | |
| 长度 | 4.5mm | |
| 宽度 | 3.2mm | |
| 高度 | 2.7mm |
商品概述
气体放电管通常处于高绝缘电阻状态，相当于开路，对电路的正常运行几乎没有影响。当电路中发生瞬态过电压且电压幅度超过气体放电管的击穿电压时，管内的气体被电离，导致气体放电管迅速导通并将过电压限制在较低水平，从而保护并联连接的电子设备或电路元件免受高压冲击损坏。过电压消失后，气体放电管立即恢复至高绝缘电阻状态，电路恢复正常运行。SMD4532系列气体放电管采用表面贴装封装。它不仅尺寸小巧，易于安装在各种紧凑的印刷电路板上，而且性能优异。其低电容特性使其在高频通信电路中对信号的影响降至最低。高绝缘电阻确保电路在正常工作条件下不会产生额外的性能损耗。SMD4532系列气体放电管不仅可用于保护通信接口，其承受高浪涌电流的能力也使其适用于电源保护。
商品特性
- 对快速上升的瞬态电压具有优异的响应能力
- 击穿电压稳定
- 工作频率达GHz级别
- 8/20μs脉冲电流能力：2KA
- 表面贴装封装
- 无放射性
- 超低电容和插入损耗
- 尺寸非常小：4.5mm×3.2mm×2.7mm
应用领域
- 通信设备
- 测试设备
- 数据线
- 电源
- 电信SLIC保护
