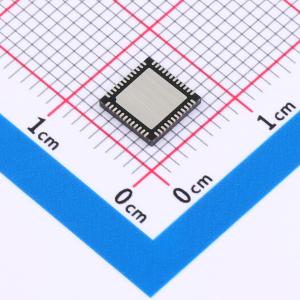

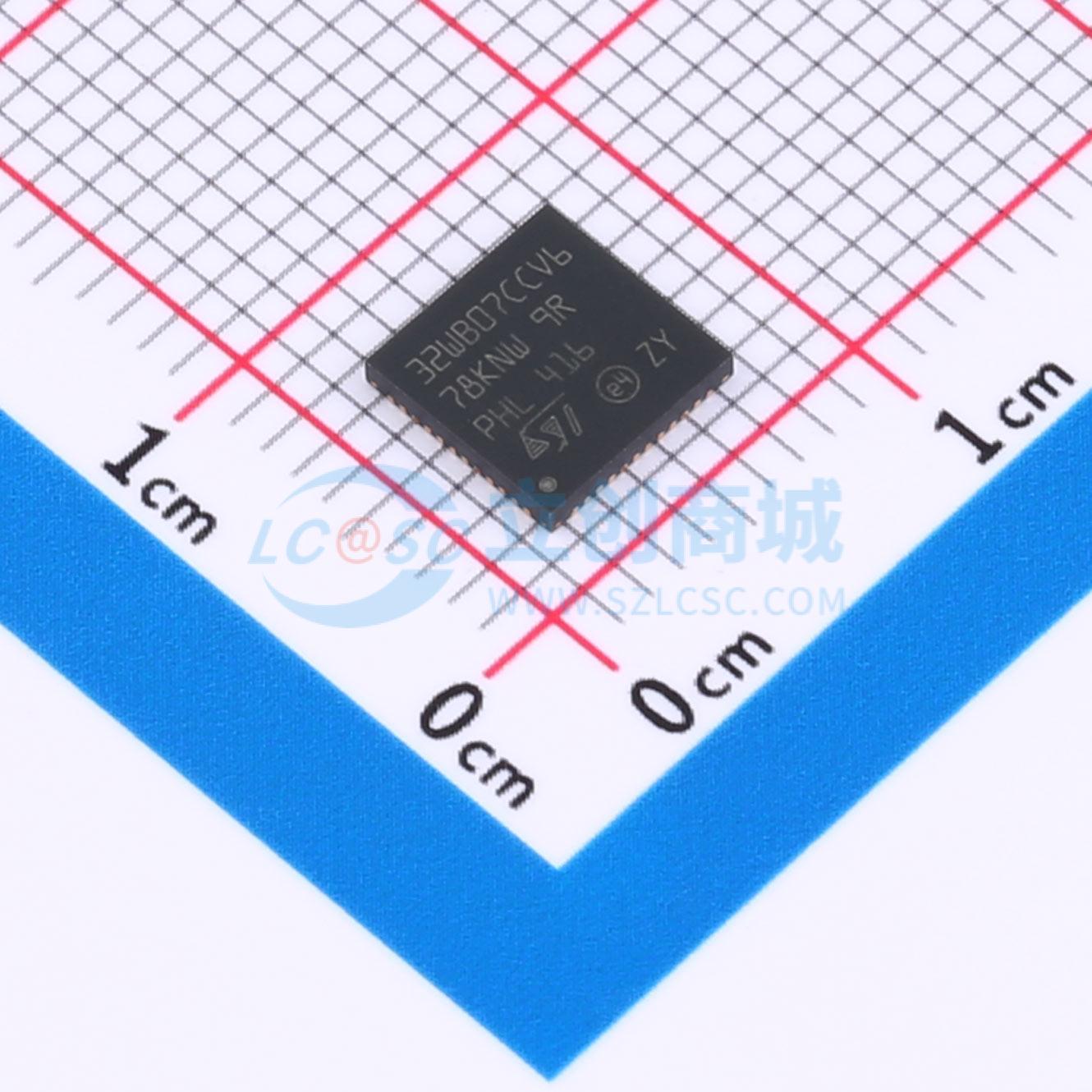

温馨提醒：图片仅供参考，商品以实物为准
STM32WB07CCV6TR
超低功耗无线32位MCU，基于Arm Cortex-M0+内核，具备低功耗蓝牙和2.4 GHz无线解决方案
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款超低功耗可编程蓝牙低功耗无线片上系统解决方案。集成了意法半导体最先进的2.4 GHz射频无线电IP，性能卓越且电池续航极长。符合蓝牙低功耗SIG核心规范版本5.4，适用于点对点连接和蓝牙Mesh网络，能可靠地建立大规模设备网络。也适用于2.4 GHz专有无线电无线通信，可满足超低延迟应用需求。集成了可运行高达64 MHz的Cortex-M0+微控制器，以及基于DMA的BlueNRG核心协处理器，用于蓝牙低功耗定时关键操作。此外，还通过专用硬件功能提供增强的安全硬件支持，如真随机数发生器（RNG）、加密AES最大128位安全协处理器等。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32WB07CCV6TR
- 商品编号
- C38671734
- 商品封装
- VFQFPN-48(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.8V~3.6V |
商品概述
STM32WB0xxC是一款超低功耗可编程蓝牙低功耗无线SoC解决方案。它嵌入了意法半导体的2.4 GHz射频IP，结合高性能与极长的电池寿命。它符合蓝牙低功耗SIG核心规范版本5.4，支持点对点连接和蓝牙Mesh网络，并能可靠地建立大规模设备网络。STM32WB0xxC还适用于2.4 GHz专有无线电无线通信，以满足超低延迟应用需求。STM32WB0xxC嵌入了Cortex-M0+微控制器，最高可运行至64 MHz，还包含BlueNRG核心协处理器（基于DMA），用于蓝牙低功耗的时间关键型操作。此外，STM32WB0xxC通过专用硬件功能提供增强的安全硬件支持：真随机数生成器（RNG）、AES最大128位加密安全协处理器、公钥加速器（PKA）、CRC计算单元、64位ID、闪存读写保护。STM32WB0xxC可配置为支持独立或网络处理器应用。
商品特性
- 包含意法半导体专利技术
- 支持蓝牙5.4规范的蓝牙低功耗片上系统：2 Mbps数据速率、长距离（编码PHY）、广播扩展、信道选择算法#2、GATT缓存、LE Ping程序、周期性广播及同步传输、带响应的周期性广播、广播编码选择、加密广播、LE L2CAP面向连接信道、LE功率控制与路径损耗监测、LE信道分类、增强型ATT（EATT）、连接子评级、广播同步流（BIS）、连接同步流（CIS）
- 射频特性：接收灵敏度-97 dBm@1 Mbps、-104 dBm@125 kbps（长距离）；可编程输出功率最高+8 dBm（天线连接器处）；支持数据速率2 Mbps、1 Mbps、500 kbps、125 kbps；128个物理连接；集成巴伦；支持外部PA；基于DMA的BlueNRG核心协处理器用于蓝牙低功耗时间关键操作；2.4 GHz专有无线电驱动；符合ETSI EN300328、EN300440、FCC CFR47第15部分、ARIB STD-T66射频法规；可选集成无源器件（IPD） companion芯片以优化匹配和滤波
- 超低功耗特性：关机模式下10 nA（1.8 V）；深度停止模式下0.6 μA（外部LSE+蓝牙低功耗唤醒源，1.8 V）、0.9 μA（内部LSI+蓝牙低功耗唤醒源，1.8 V）；发射峰值电流4.3 mA（@0 dBm，3.3 V）；接收峰值电流3.4 mA（@灵敏度水平，3.3 V）；高性能超低功耗Arm Cortex-M0+ 32位处理器，最高运行64 MHz；动态电流消耗6.5 μA/MHz；工作电源电压1.7至3.6 V
- 安全特性：闪存读写保护；SWD禁用；安全引导加载程序；真随机数生成器（RNG）；硬件AES最大128位加密协处理器；硬件公钥加速器（PKA）；CRC计算单元；64位ID
- 时钟管理：高效嵌入式SMPS降压转换器（带智能旁路模式）；超低功耗上电复位（POR）和掉电复位（PDR）；可编程电压检测器（PVD）；带集成微调电容的故障安全32 MHz晶体振荡器；32 kHz晶体振荡器；内部低功耗32 kHz RO
- 存储特性：片上非易失性闪存256 Kbytes；片上RAM 64 Kbytes或32 Kbytes；一次性可编程（OTP）存储区域1 Kbyte；嵌入式UART引导加载程序；支持带/不带定时器和RAM保留的超低功耗模式
- 系统外设：1个DMA控制器（8通道，支持ADC、SPI、I2C、USART、LPUART）；1个SPI；2个SPI/I2S；2个I2C（SMBus/PMBus）；1个PDM（数字麦克风接口）；1个LPUART；1个USART（ISO7816智能卡模式、IrDA、SPI控制器、Modbus）；1个独立看门狗（WDG）；1个实时时钟（RTC）；1个独立SysTick；1个16位6通道高级定时器
- 通用输入输出：正交解码器；最多32个快速I/O；28个支持唤醒功能；31个5 V tolerant
- 模拟外设：12位ADC（8输入通道，带抽取滤波器可达16位）；电池监测；模拟看门狗；带PGA的模拟麦克风接口
- 调试特性：开发支持；串行线调试（SWD）；4个断点和2个观察点
- 封装：所有封装符合ECOPACK2标准；封装选项：VFQFPN48（6×6 mm）、VFQFPN32（5×5 mm）、WLCSP49（3.140×3.140 mm）
应用领域
- 点对点连接
- 蓝牙Mesh网络
- 大规模设备网络
- 2.4 GHz专有无线电无线通信（超低延迟应用）
- 独立或网络处理器应用
- 符合ETSI、FCC、ARIB射频法规的系统
