- 引脚图
温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 类型 | 开放型 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 4V~55V | |
| 转换效率 | - | |
| 输出电压(Vout) | 1.25V~30V | |
| 输出电压精度 | - | |
| 输出电流(最大值) | 3A；2A |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | - | |
| 纹波噪声 | - | |
| 开关频率 | 150kHz | |
| 最大容性负载 | 100uF；220uF | |
| 工作温度 | - | |
| 长度 | 43mm | |
| 宽度 | 21mm | |
| 高度 | - | |
| 功能特性 | 可编程输出电压 |
商品特性

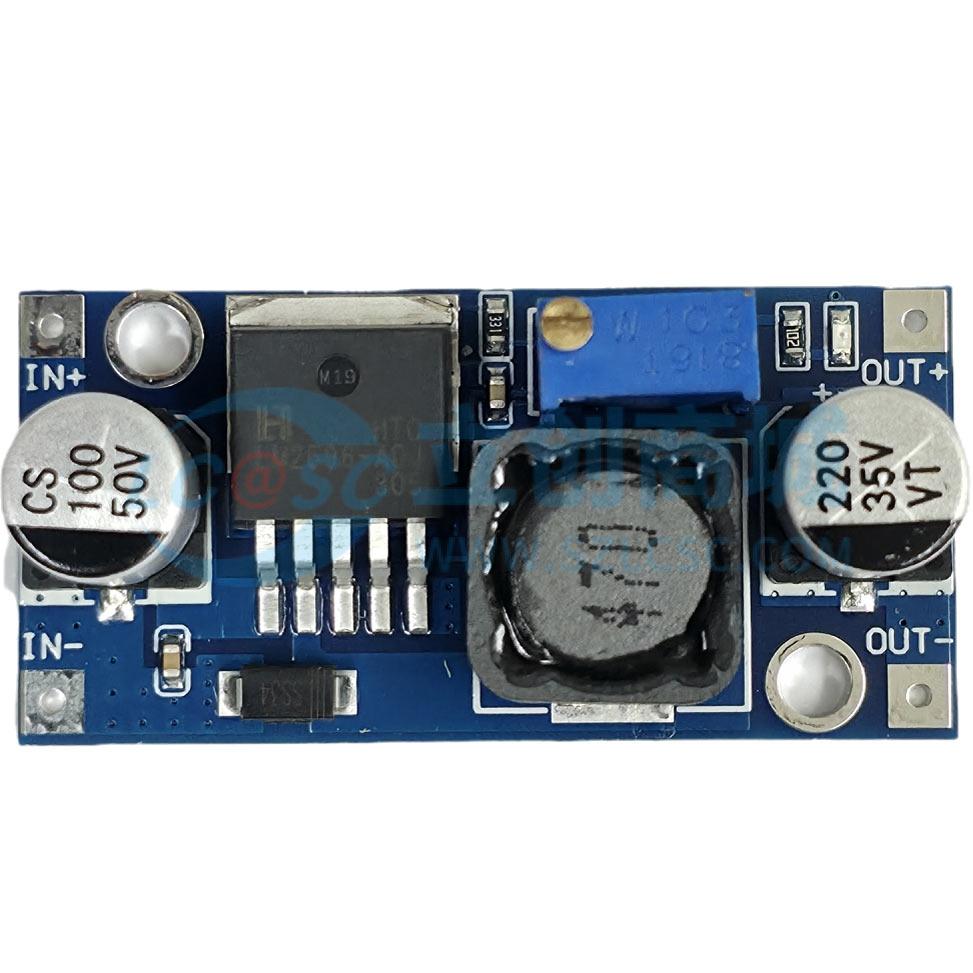

- LM2596 DC-DC降压转换器模块
- 输入电压范围：DC 4V 至 35V（输入电压必须比输出电压高1.5V或更多，无法升压。）
- 输出电压范围：1.25V 至 30V DC电压连续可调，高效率，最大输出电流为3A。
- 输出电流：额定电流2A，最大3A。（需要散热片。）
- 开关频率：150kHz
- 全部采用固态电容和高品质电感。
应用领域
- 简单高效降压稳压器
- 板载开关稳压器
- 线性稳压器的高效预稳压器
