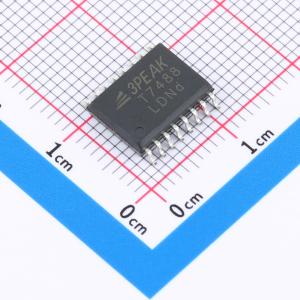

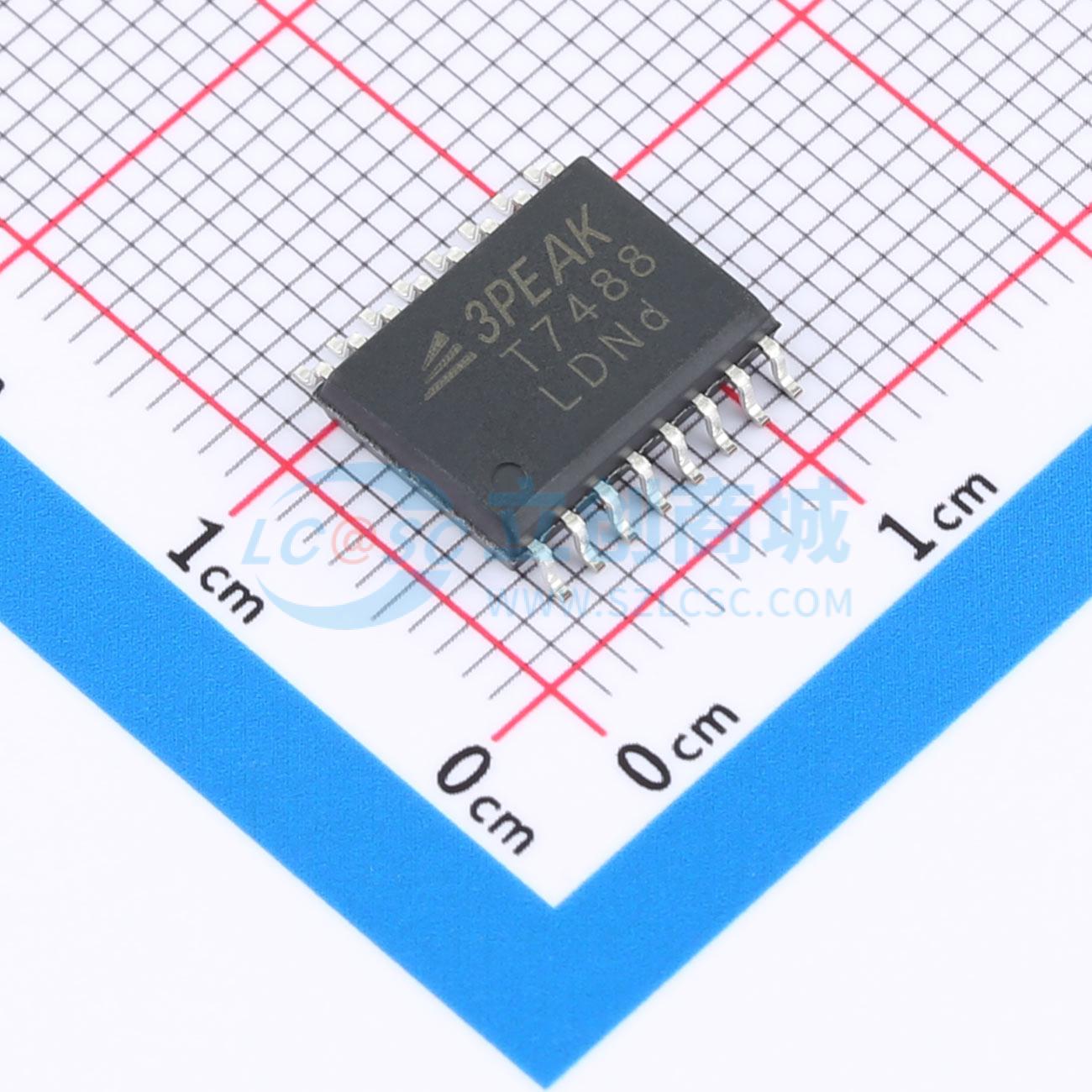

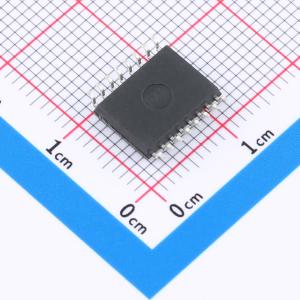

TPT7488-SOBR
隔离式全双工和半双工RS485收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是 ±15-kV IEC61000 ESD 保护、3.0-5.5-V 隔离式 RS485 收发器，满足半双工通信的 RS-485 和 RS-422 标准。具有故障安全接收器，支持接收器差分输入（总线引脚 A/B）开路、短路或空闲时输出逻辑高电平。该系列发射器可向 RS-485 所需的 54-Ω 负载提供出色的差分输出电压。500-kbps 设备的总线电流非常低，因此它们对 RS-485 总线呈现真正的“1/8 单位负载”，允许网络上最多连接 256 个收发器而无需使用中继器
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT7488-SOBR
- 商品编号
- C38667729
- 商品封装
- WSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.48克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式RS485/422收发器 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 失效保护电路 |
商品概述
TPT7487是一款具备±15-kV IEC61000 ESD保护、工作电压范围为3.0V~5.5V的隔离式RS485收发器，符合用于半双工通信的RS-485和RS-422标准。TPT7488为隔离式全双工RS485收发器。该系列器件具有故障安全接收器功能，当接收器的差分输入（总线引脚A/B）开路、短路或空闲时，可确保接收器输出为逻辑高电平。该系列中的发送器在RS-485要求的54-Ω负载下能提供出色的差分输出电压。500-kbps数据速率的器件总线电流极低，因此对RS-485总线呈现真正的“1/8单位负载”。这允许在网络中无需使用中继器即可连接多达256个收发器。接收器（Rx）输入采用“全故障安全”设计，确保当Rx输入浮空、短路或处于有终端匹配但无驱动的总线上时，Rx输出为逻辑高电平。TPT748x系列采用WSOP16封装，工作温度范围为-40℃~+125℃。
商品特性
- 超越EIA-485标准要求
- 热插拔电路 - 在上电/断电期间，Tx和Rx输出保持三态
- 电源电压：3.0V~5.5V
- 数据速率：500-kbps隔离式RS485
- 全故障安全接收器（开路、短路、终端匹配）
- 高达5-kV RMS隔离等级
- 典型静态共模瞬态抗扰度±200-kV/μs，典型动态共模瞬态抗扰度±150-kV/μs
- 闩锁性能超过600 mA
- 总线引脚保护（总线引脚与GNDB之间）
- ±15-kV IEC 61000-4-2接触放电
- ±20-kV IEC 61000-4-2空气放电
- 安全相关认证：
- 符合DIN VDE V 0884-17（IEC60747-17）的VDE认证
- 符合UL 1577的5000-V RMS隔离等级
- 符合GB 4943.1的CQC认证
- CSA、TUV和CB认证
应用领域
- 家电
- 电机驱动
- 工业控制
- 通信基础设施
