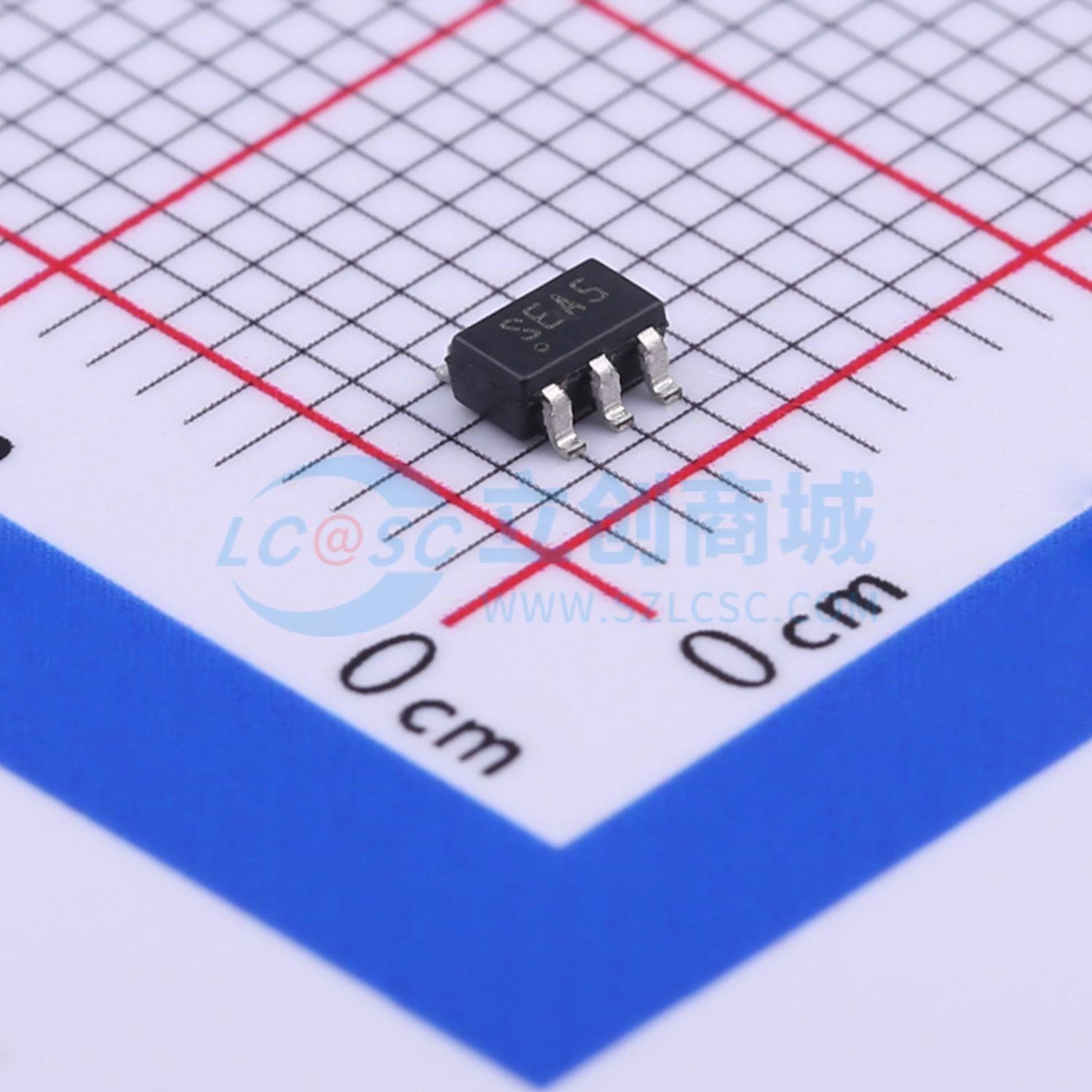

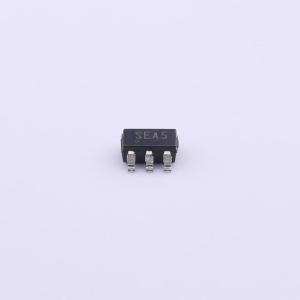

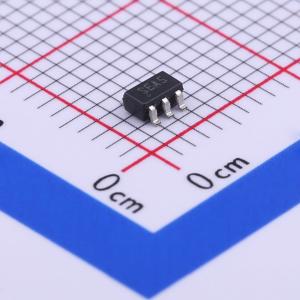

SEA05TR

SEA05是一款高度集成的解决方案，适用于需要双控制环路以实现CV（恒压）和CC（恒流）调节的开关电源（SMPS）应用。 该器件集成了一个电压基准、两个运算放大器（具有或非开漏输出）和一个低端电流检测电路。 电压基准与一个运算放大器构成电压控制环路的核心；电流检测电路和另一个运算放大器组成电流控制环路。 完成这两个控制环路所需的外部元件包括：一个电阻分压器，用于检测电源输出并将电压调节设定点固定在指定值；一个检测电阻，为电流检测电路提供与直流输出电流成比例的电压，该电阻决定电流调节设定点，并且在功耗方面必须有足够的额定值；两个环路的频率补偿元件（RC网络）。 该器件采用最小的可用封装之一，非常适合适配器和充电器等对空间要求苛刻的应用。

• 恒压和恒流控制
• 宽VCC工作范围[3.5 - 36] V
• 低静态功耗：200 μA
• 电压基准：2.5 V
• 电压控制环路精度 +/- 0.5%
• 电流检测阈值：50 mV
• 开漏输出级
• 外部元件数量少
• SOT23-6L微型封装

• 电池充电器
• 交直流适配器
• LED驱动器
