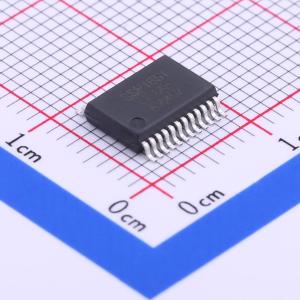

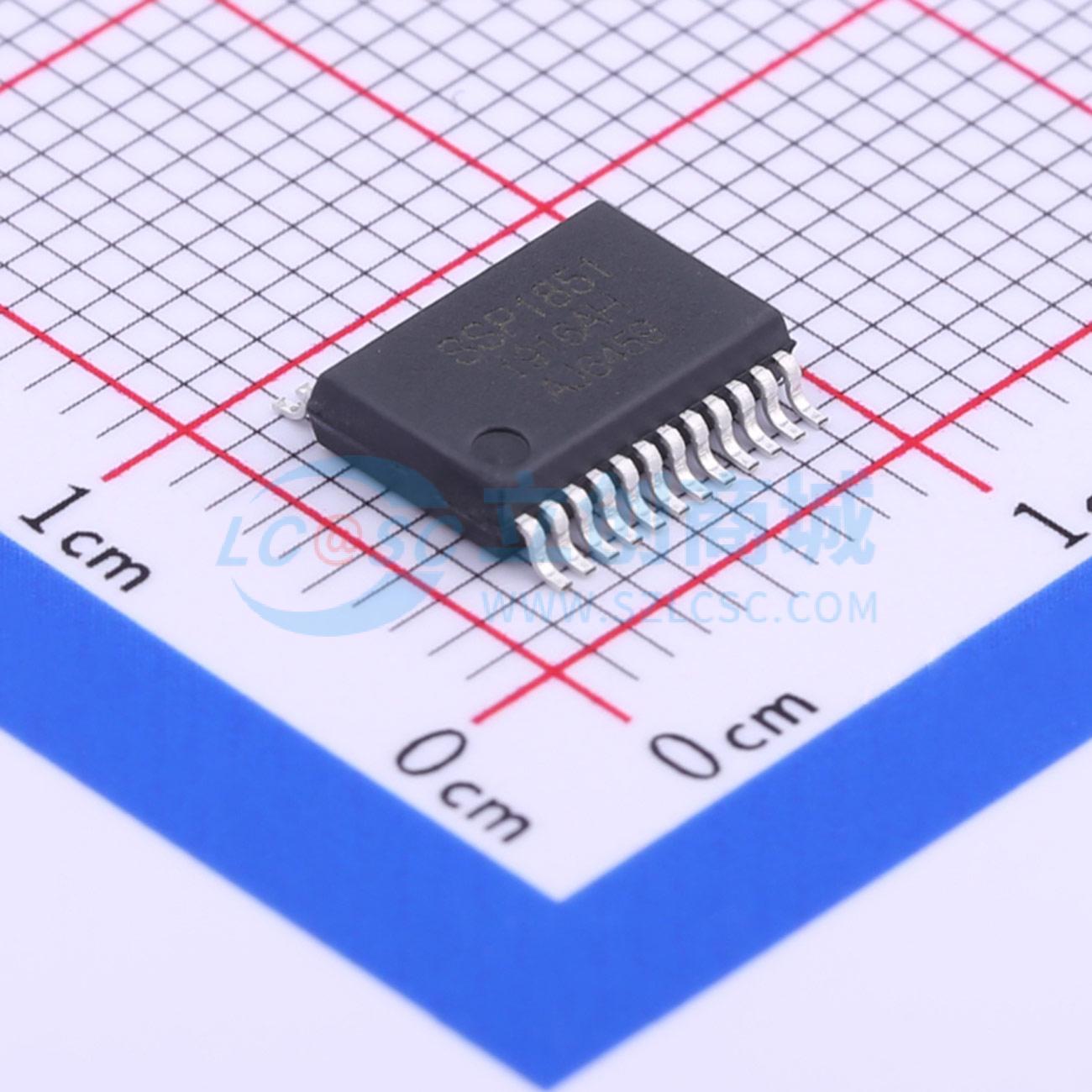

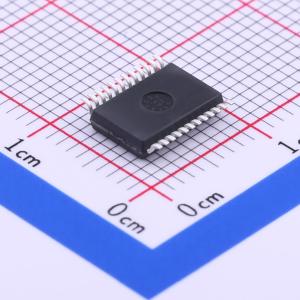

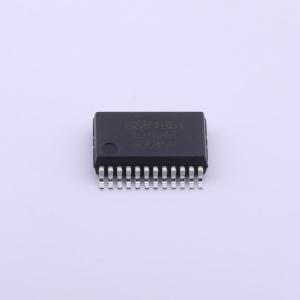

SSP1851

SSP1851是一款高精度、容错的电能测量IC，适用于二线配电系统。该器件规格超过了IEC1036标准中规定的精度要求。 SSP1851中仅有的模拟电路位于ADC和参考电路中。所有其他信号处理（如乘法和滤波）均在数字域中进行。这种方法在极端环境条件和长时间使用下都能提供卓越的稳定性和精度。 SSP1851采用了一种新颖的故障检测方案，可对故障状况发出警告，并允许其在故障发生时继续进行准确计费。SSP1851通过持续监测相线和中性线（回流）电流来实现这一点。当这两种电流的差值超过12.5%时，即表明存在故障。计费将使用两者中较大的电流继续进行。 SSP1851在低频输出F1和F2上提供平均有功功率信息。这些逻辑输出可用于直接驱动机电计数器或与MCU接口。CF逻辑输出提供瞬时有功功率信息。此输出用于校准目的。 SSP1851在AVDD电源引脚处包含一个电源监控电路。在AVDD上的电源电压达到4 V之前，SSP1851将保持复位状态。如果电源电压降至4 V以下，SSP1851也将复位，并且F1、F2和CF上不会发出脉冲。内部相位匹配电路可确保无论通道1中的HPF是否开启，电压和电流通道都能匹配。SSP1851还具备防潜动保护功能。 SSP1851提供24引脚DIP和SSOP封装。

• 高精度，超过50 Hz/60 Hz IEC 687/1036标准。在500:1的动态范围内误差小于0.1%
• 在频率输出F1和F2上提供平均有功功率
• 高频输出CF用于校准并提供瞬时有功功率
• 持续监测相线和中性线电流，可检测二线配电系统中的故障
• 即使在故障情况下，SSP1851也使用两者（相线或中性线）中较大的电流进行计费
• 两个逻辑输出（FAULT和REVP）可用于指示潜在的接线错误或故障状况
• 可直接驱动机电计数器和两相步进电机（F1和F2）
• 电流通道中的PGA允许使用小阻值的分流电阻和负载电阻
• 专用ADC和DSP在环境条件和时间变化较大时仍能提供高精度
• 片上电源监控
• 片上防潜动保护（无负载阈值）
• 片上参考电压2.5 V ±8%（典型值30 ppm/℃），具备外部过驱动能力
• 芯片包含一个对温度不敏感的高稳定振荡器
• 单5 V电源，低功耗（典型值15 mW）
• 低成本CMOS工艺
