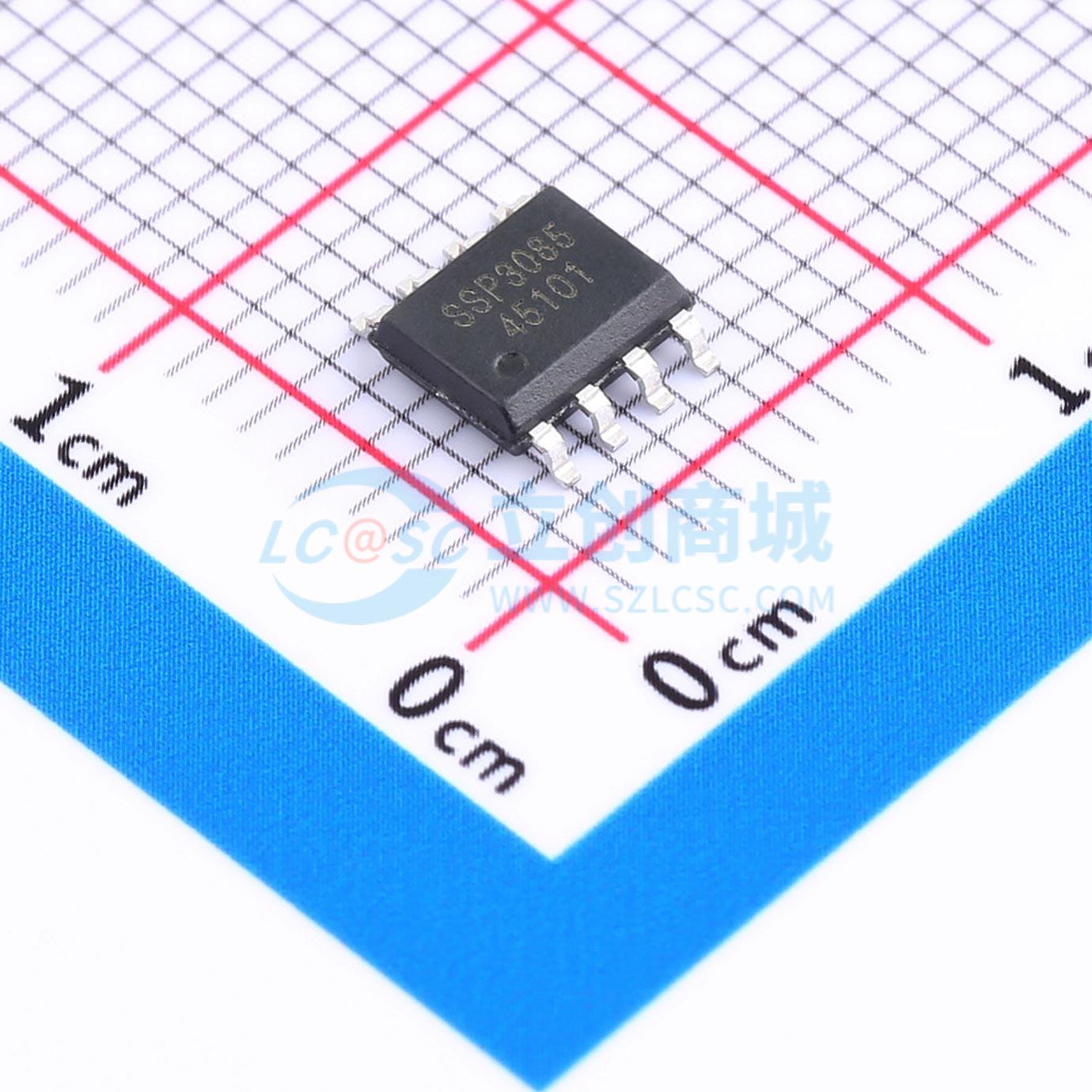

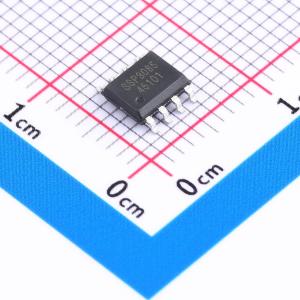

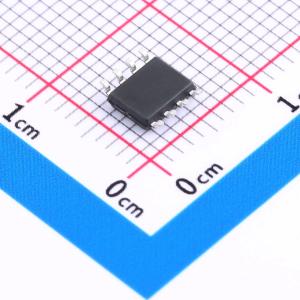

温馨提醒：图片仅供参考，商品以实物为准
SSP3085
5V供电 500Kbps 带静电保护收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RS-485/RS-422收发器,兼容MAX3085
- 品牌名称
- Siproin(上海矽朋)
- 商品型号
- SSP3085
- 商品编号
- C410986
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5V | |
| 数据速率 | 500Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 480uA | |
| 通讯模式 | 半双工 |
商品概述
SSP3085是一款用于RS - 485和RS422通信的半双工高速收发器。该IC包含一个驱动器和一个接收器。 SSP3085具备故障安全电路，可确保在接收器输入开路或短路时，接收器输出为逻辑高电平。它能够实现高达500kbps的无差错数据传输。每个驱动器输出和接收器输入都具备±15kV静电放电（HBM）（ESD）冲击保护。 SSP3085接收器具有1/8单位负载输入阻抗，允许最多256个设备连接到总线上。
商品特性
- I/O引脚ESD保护：+15kV HBM。其他引脚具备3级ESD保护：> +8kV HBM
- 分数单位负载允许总线上最多连接256个设备
- +5V工作电压
- 数据传输速率高达500kbps
- 三态输出
- SOP8和DIP8封装
应用领域
- RS - 485/RS - 422收发器
- 工业过程控制
- 电表
- 工业电机驱动
- 自动HVAC系统
