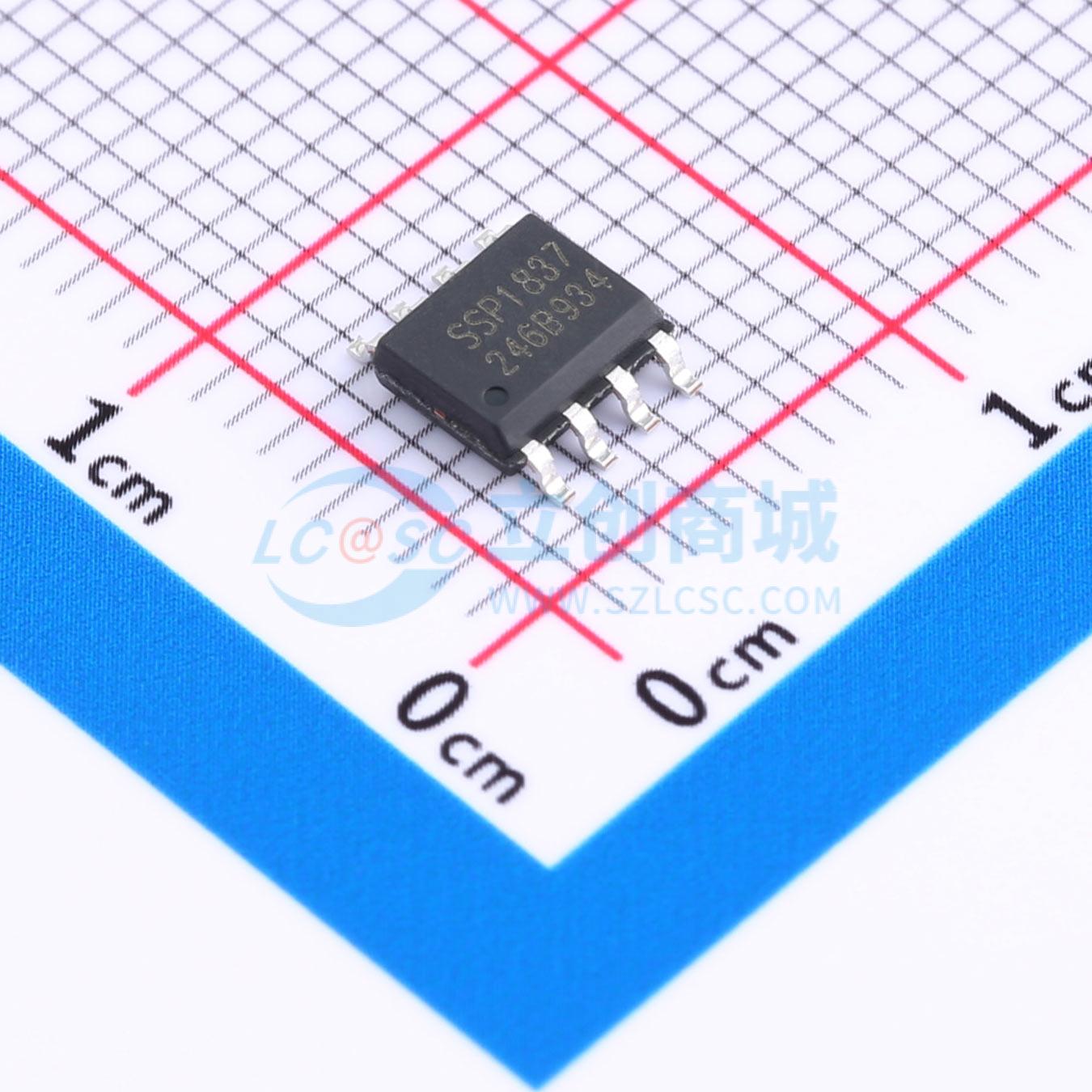

温馨提醒：图片仅供参考，商品以实物为准
SSP1837
SSP1837 单相电能计量芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SSP1837 是一款适用于单相插座、单相条形插座、智能家电的多功能单相电能计量IC，具有低成本和高精度的特点。
- 品牌名称
- Siproin(上海矽朋)
- 商品型号
- SSP1837
- 商品编号
- C410979
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电能计量芯片 | |
| 表计类型 | 单相电量芯片 | |
| 通道数 | 2 | |
| 精度 | 0.3% | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 动态范围 | 2500:1 | |
| 工作电流 | 3mA | |
| 工作温度 | -40℃~+85℃ | |
| 基准电压值 | 1.218V | |
| 时钟频率(fc) | 2MHz |
商品概述
SSP1837是一款适用于单相插座、单相插线板、智能家电的宽量程单相多功能电表IC，具有低成本、高精度的特点。 SSP1837集成了两个高精度Sigma-Delta ADC、电压基准、电源管理及其他模拟电路模块，以及用于计算有功功率、电流有效值（IRMS）、电压有效值（VRMS）等的数字信号处理电路。它提供高频CF1用于指示IRMS/VRMS，提供高频CF用于电能计量。 SSP1837可测量单相有功电能、有功功率、电流和电压有效值等参数，能充分满足插座、插线板、智能家电等的需求。
商品特性
- 高精度，在2500:1的动态范围内误差小于±0.5%
- 大信号高稳定性，在300mA信号条件下，输出频率波动（CF）误差小于±0.2%
- 小信号高稳定性，在50mA信号条件下，输出频率波动（CF）误差小于±0.3%
- 电流和电压有效值，电流测量范围（4mA ~ 30A）@ 1mΩ
- 片上防潜动保护，确保无电流时去除噪声功率
- 片上电源检测器。检测掉电状态，当工作电压降至2.7V以下时，芯片进入复位状态
- 片上1.2V（典型值）电压基准
- 片上振荡器作为时钟源，时钟频率约为2MHz
- 单3.3V供电，低功耗（典型值8mW）
- 封装：SOP8
应用领域
- 电气仪表
- 智能插座、智能断路器
- 智能电能采集终端
