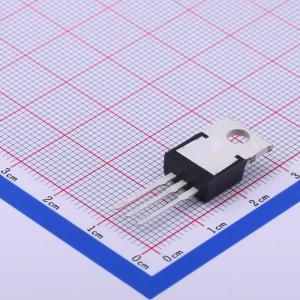

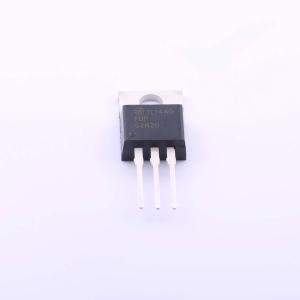

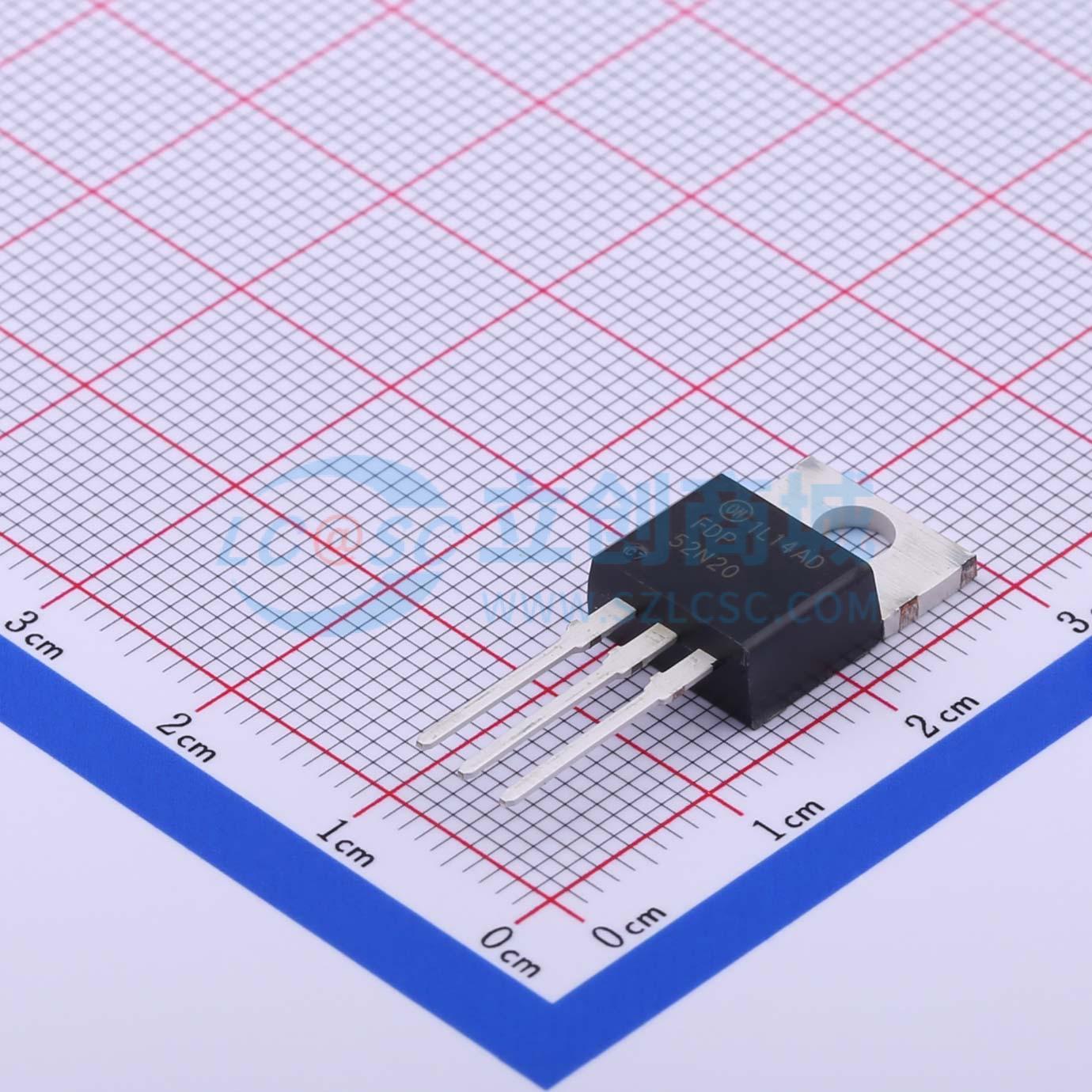

FDP52N20
1个N沟道 耐压:200V 电流:52A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UniFETTM MOSFET 是基于平面条纹和 DMOS 技术的高压 MOSFET 系列。此 MOSFET 适用于降低导通电阻，提供更佳的开关性能以及更高的雪崩能量强度。此器件系列适用于开关电力转换器应用，如功率系数校正 (PFC)、平板显示屏 (FPD) TV 电源、ATX 和电子灯镇流器。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDP52N20
- 商品编号
- C410937
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 52A | |
| 导通电阻(RDS(on)) | 49mΩ@10V | |
| 耗散功率(Pd) | 357W | |
| 阈值电压(Vgs(th)) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 63nC@10V | |
| 输入电容(Ciss) | 2.9nF | |
| 反向传输电容(Crss) | 100pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 700pF |
商品特性
- RDS(on) = 0.041 Ω(典型值)@ VGS = 10 V, ID = 26 A
- 低栅极电荷(典型值49nC)
- 低 Crss(典型值66pF)
- 快速开关
- 100%雪崩测试
- 改善dv/dt能力
- 符合RoHS标准
应用领域
- 便携式和电池供电产品的电源管理，如：计算机、打印机、PCMCIA卡、移动电话和无绳电话
