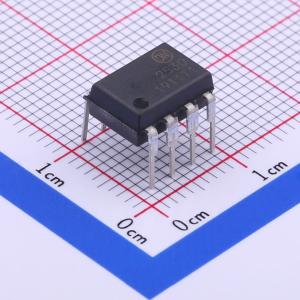

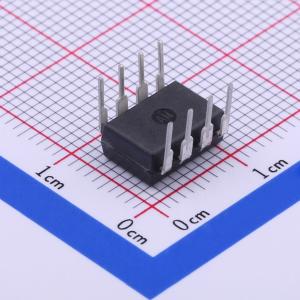

温馨提醒：图片仅供参考，商品以实物为准
HCPL2530
DC输入 2通道 隔离电压(rms):2500V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由一个与高速光电探测器晶体管光耦合的AlGaAs LED组成。光电二极管偏置的独立连接通过减少输入晶体管的基极-集电极电容，比传统光电晶体管光耦合器提高了几个数量级的速度。内部噪声屏蔽提供了10kV/µs的卓越共模抑制能力。改进的封装允许480V的工作电压，而行业标准为220V。
- 品牌名称
- onsemi(安森美)
- 商品型号
- HCPL2530
- 商品编号
- C410940
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.964克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | -500mV~30V | |
| 隔离电压(Vrms) | 2.5kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | 1Mbit/s | |
| CTR-电流传输比 | 7% | |
| 通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | 0℃~+70℃ | |
| 传播延迟 tpLH | 1.5us | |
| 传播延迟 tpHL | 1.5us | |
| 输入阈值电流(FH) | - | |
| 输出电流 | 8mA | |
| 耗散功率(Pd) | 35mW | |
| 输出电压 | 20V | |
| 正向压降(Vf) | 1.7V |
应用领域
- 线路接收器
- 脉冲变压器替代
- 输出接口至CMOS-LSTTL-TTL
- 宽带宽模拟耦合
