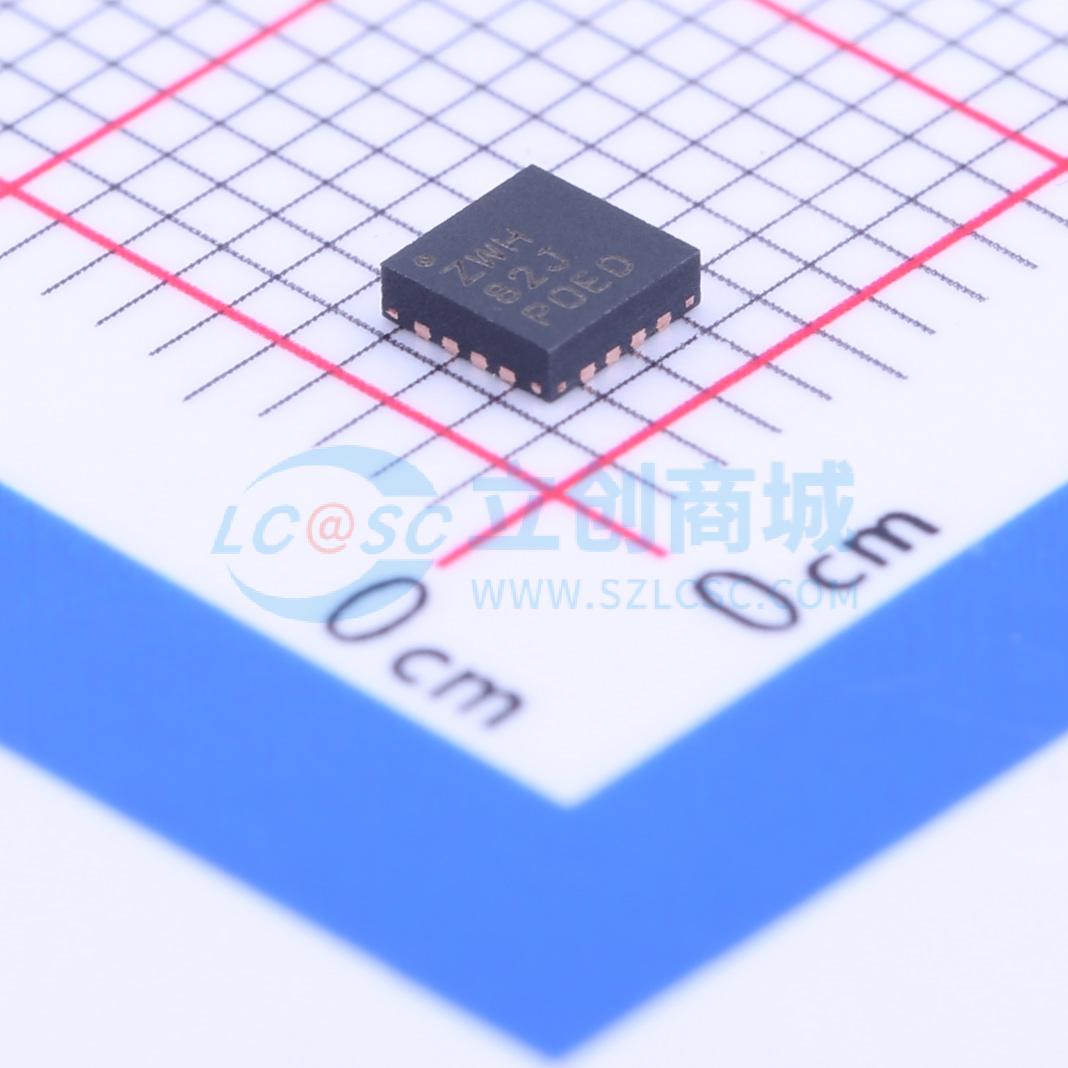

TS3A44159RGTR

带两路控制端的0.45Ω四路单刀双掷（SPDT）模拟开关、四通道2 1复用器/解复用器

描述: TS3A44159 具有低导通状态电阻 (0.45Ω) 的 4 通道 2:1 模拟开关
品牌名称: TI(德州仪器)
商品型号: TS3A44159RGTR
商品编号: C39084
商品封装: VQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

TS3A44159是一款双向4通道单刀双掷（SPDT）模拟开关，具备两个控制输入，设计工作电压范围为1.65 V至4.3 V。该器件也可配置为2通道双刀双掷（DPDT）。它具有低导通电阻和出色的导通电阻匹配特性，采用先断后通功能，可防止信号在通道切换时失真。该器件总谐波失真（THD）性能出色，功耗极低。这些特性使该器件适用于便携式音频应用。

商品特性

规定先断后通切换
低导通电阻（<0.5 Ω）
控制输入与1.8 V逻辑兼容
低电荷注入
出色的导通电阻匹配
低总谐波失真（THD）
1.65 V至4.3 V单电源供电
闩锁性能超过100 mA
符合JESD 78，II类标准
静电放电（ESD）性能按照JESD 22标准测试：人体模型（A114 - B，II类）±2000 V；带电器件模型（C101）±1000 V

应用领域

手机
个人数字助理（PDA）
便携式仪器
音频和视频信号路由
低压数据采集系统
通信电路
调制解调器
硬盘驱动器
计算机外设、无线引脚及外设

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	-
	工作电压	1.65V~4.3V
	导通时间(ton)	50ns

	属性	参数值
	导通电阻(Ron)	450mΩ
	关闭时间(toff)	45ns
	工作温度	-40℃~+85℃
	导通电容(Con)	164pF
	带宽	35MHz
