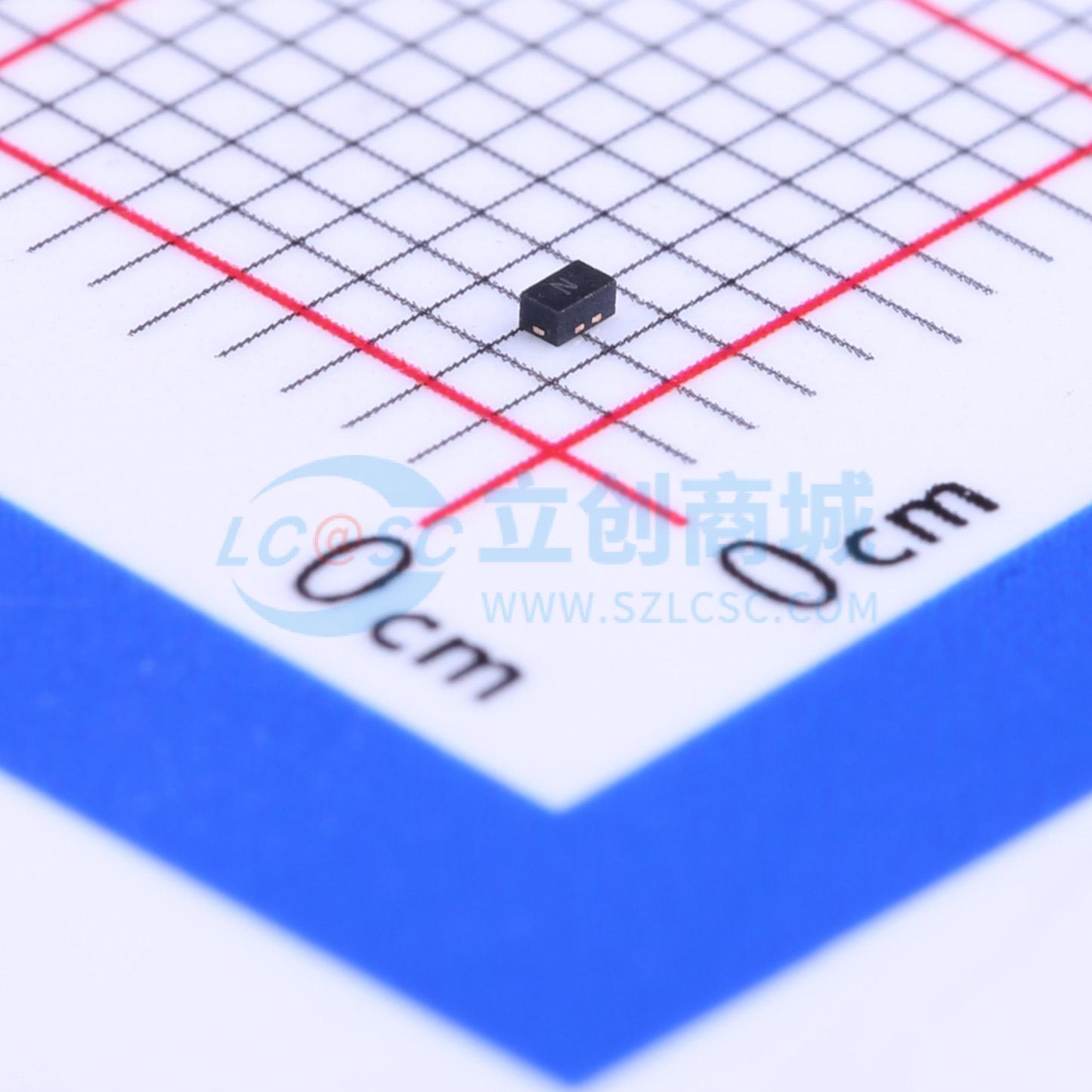

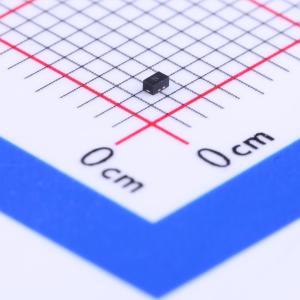

温馨提醒：图片仅供参考，商品以实物为准

Rclamp0521p.tct

双向ESD

描述: 8KV接触, 15KV空隙放电
品牌名称: SEMTECH
商品型号: Rclamp0521p.tct
商品编号: C39109
商品封装: 0402
包装方式: 编带
商品毛重: 0.032克(g)

商品参数

商品概述

RailClamp TVS 阵列是超低电容的 ESD 保护器件，旨在保护高速数据接口。该系列专门设计用于保护连接到高速数据和传输线路的敏感组件，使其免受由 ESD（静电放电）、CDE（电缆放电事件）和 EFT（电快速瞬变）引起的过电压影响。 RClamp0521P 的最大电容仅为 0.50pF。这使其能够在超过 3GHz 的电路中使用而不会造成信号衰减。它们可用于满足 IEC 61000 - 4 - 2 标准第 4 级（±15kV 空气放电、±8kV 接触放电）的 ESD 抗扰度要求。 RClamp0521P 采用 2 引脚 SLP1006P2 封装，尺寸为 1.0×0.6×0.5mm。引脚间距为 0.65mm，且具有无铅镀层。每个器件可保护一条工作在 5 伏的高速线路。这使设计人员在不适合使用阵列的应用中能够灵活地保护单条线路。小尺寸、低电容和高 ESD 浪涌能力的结合使其非常适合用于手机和数字视频接口等应用。

商品特性

数据线瞬态保护符合 IEC 61000 - 4 - 2（ESD）±15kV（空气放电）、±8kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（tp = 5/50ns）；电缆放电事件（CDE）
超小封装（1.0×0.6×0.5mm）
保护一条数据或 I/O 线
低电容：0.5pF
低钳位电压
低工作电压：5.0V
固态硅雪崩技术

应用领域

-手机及配件-数字视频接口(DVI)-显示端口-MDDI 端口-USB 端口-PCI Express-串行 ATA

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	25V

	属性	参数值
	峰值脉冲电流(Ipp)	4A
	击穿电压	6V
	类型	ESD
