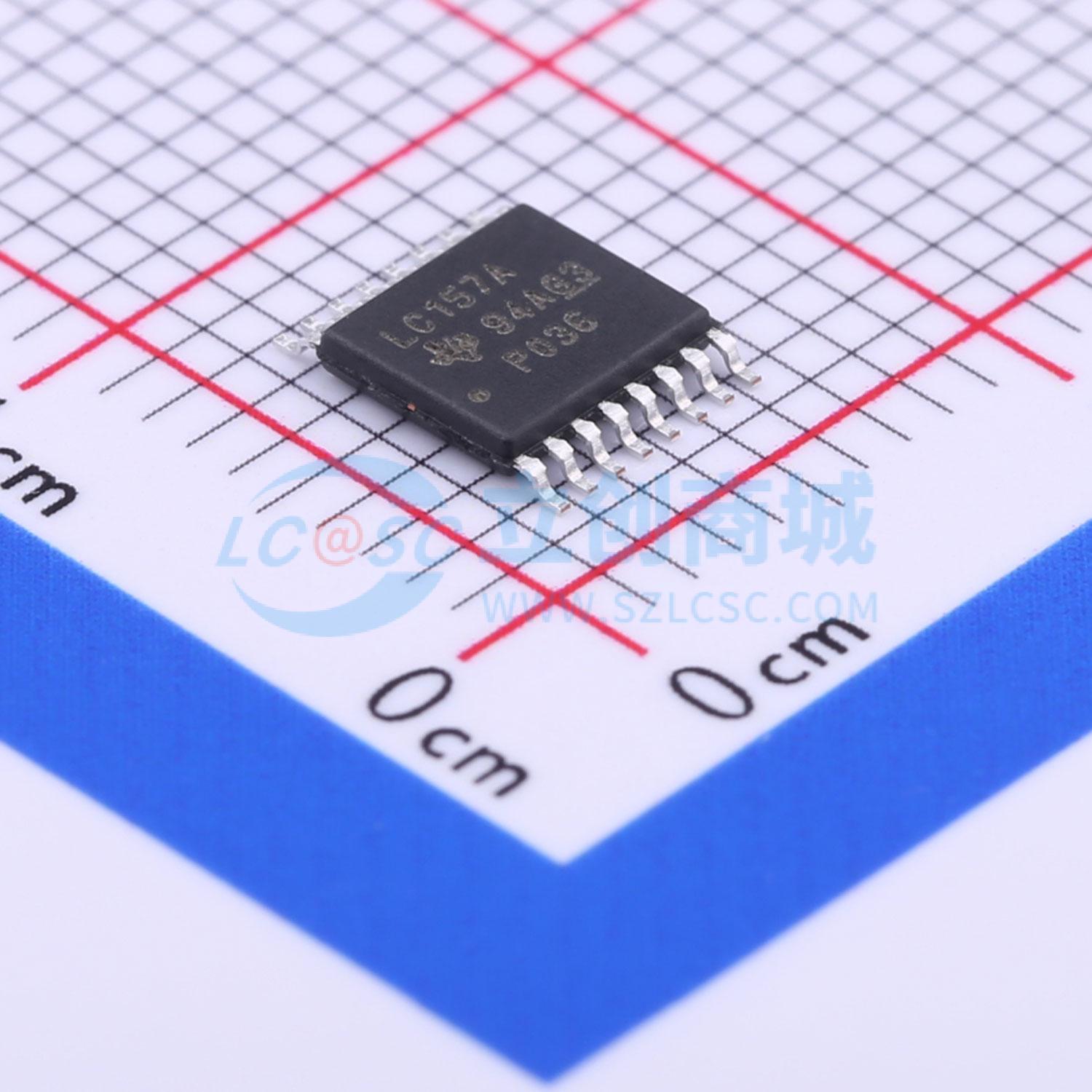

SN74LVC157APWR

这些四通道双线至单线数据选择器/多路复用器设计用于1.65-V至3.6-V Vcc操作。LVC157A器件具有一个公共选通（G bar）输入。当G bar为高时，所有输出均为低。当G bar为低时，从两个源中的一个选择一个4位字并路由到四个输出。该器件提供真实数据。输入可以从3.3-V或5-V器件驱动。此功能允许在混合3.3-V/5-V系统环境中使用这些器件作为转换器。

• 工作电压范围 1.65 V 至 3.6 V
• 温度范围 -40°C 至 85°C，-40°C 至 125°C，以及 -55°C 至 125°C
• 输入端可接受最大 5.5 V 的电压
• 在 3.3 V 时的 tpd 典型值为 5.2 ns
• 在 VCC=3.3V, TA=25°C 时的 Volp（输出地弹）<0.8 V
• 在 VCC=3.3V, TA=25°C 时的 Vohv（输出 Voh 下冲）>2 V
• 锁存性能超过每路 250 mA
• JESD 17
• ESD 保护超过 JESD 22
  • 人体模型（A114-A）：2000 V
  • 机器模型（A115-A）：200 V
  • 带电设备模型（C101）：1000 V

• 输入可以由3.3V或5V的设备驱动。此功能允许在混合3.3V/5V系统环境中将这些设备用作转换器。
