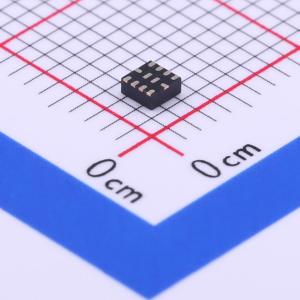

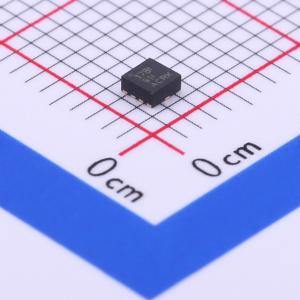

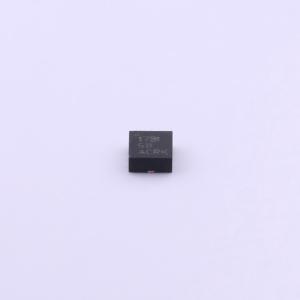

温馨提醒：图片仅供参考，商品以实物为准

TLV62585RWTR

高效率同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLV62585是一款高效率同步降压转换器,采用QFN或SOT563封装。该器件具有高达95%的效率,低导通电阻的功率开关,优化了紧凑解决方案尺寸和高效率。输入电压范围为2.5V至5.5V,输出电压可调,范围为0.6V至VIN。最大输出电流为3A。在轻负载下,器件自动进入省电模式以保持高效率。典型开关频率为1.5MHz。
品牌名称: TI(德州仪器)
商品型号: TLV62585RWTR
商品编号: C406872
商品封装: VQFN-11-HR(2x3)
包装方式: 编带
商品毛重: 0.038克(g)

商品参数

商品概述

TLV62585器件是一款高频同步降压转换器，针对紧凑的解决方案尺寸和高效率进行了优化。该器件集成了能够提供高达3 A输出电流的开关。在中等到重载情况下，转换器以脉冲宽度调制（PWM）模式工作，典型开关频率为1.5 MHz。在轻载时，器件会自动进入省电模式（PSM），以在整个负载电流范围内保持高效率。在关断状态下，电流消耗降至小于2 μA。内部补偿电路可实现紧凑的解决方案和小型外部元件。内部软启动电路可限制启动期间的浪涌电流。还内置了短路保护、热关断保护、输出放电和电源正常指示等其他功能。该器件提供2 mm × 2 mm QFN或1.6 mm × 1.6 mm SOT563封装。

商品特性

高达95%的效率
低RDS(ON)功率开关56 mΩ / 32 mΩ
2.5 V至5.5 V输入电压范围
0.6 V至VIN可调输出电压
轻载效率的省电模式
100%占空比实现最低压降
35 μA工作静态电流
1.5 MHz典型开关频率
短路保护（打嗝模式）
输出放电
电源正常输出
热关断保护
提供2 mm × 2 mm QFN或1.6 mm × 1.6 mm SOT563封装

应用领域

通用负载点电源
电池供电应用
无线路由器、固态硬盘
机顶盒、多功能打印机
电机控制

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	600mV~5.5V
	输出电流	3A
	开关频率	1.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	35uA
	开关管(内置/外置)	内置
	输出类型	可调
