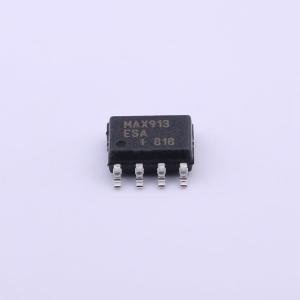

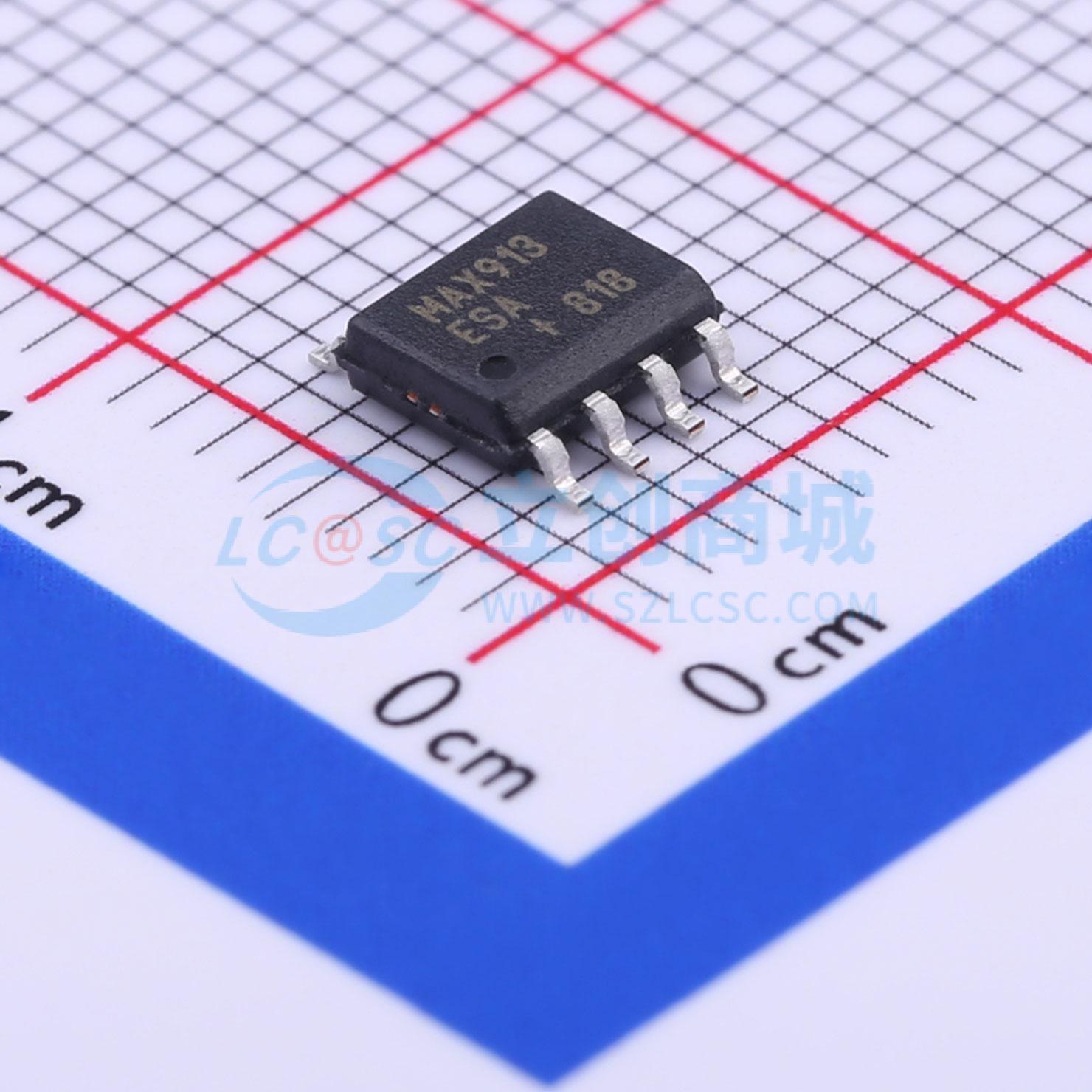

MAX913ESA+T
单/双路、超高速、低功耗、高精度TTL比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAX913单路和MAX912双路高速、低功耗比较器具备差分输入和互补TTL输出。快速的传播延迟（典型值为10ns）、极低的电源电流，以及包含负电源轨的宽共模输入范围，使MAX912/MAX913非常适合低功耗、高速、单+5V（或±5V）应用，如V/F转换器或开关稳压器。MAX912/MAX913的输出在整个线性区域内保持稳定
- 商品型号
- MAX913ESA+T
- 商品编号
- C407901
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.214克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 100uV | |
| 输入偏置电流(Ib) | 2uA | |
| 传播延迟(tpd) | 10ns | |
| 滞后电压(Vhys) | - | |
| 共模抑制比(CMRR) | 80dB | |
| 输出类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出模式 | TTL | |
| 静态电流(Iq) | 6uA | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 13V | |
| 单电源 | 4.5V~5.5V | |
| 双电源(Vee ~ Vcc) | ±5V | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 输入失调电流(Ios) | 300nA |
商品特性
- 单MAX913和双MAX912高速、低功耗比较器，具有差分输入和互补TTL输出
- 快速传播延迟（典型值10ns），极低的电源电流，以及包括负轨的宽共模输入范围，适用于低功耗、高速、单+5V（或±5V）应用
- 输出在线性区域保持稳定，消除了高速比较器在缓慢移动输入信号驱动时常见的输出不稳定性
- 可由单+5V电源或±5V分离电源供电
- MAX913是LT1016的改进型插件替代品，提供更宽的输入电压范围，且功耗仅为其一小部分
- MAX912双比较器与MAX913性能相当，并包括独立的锁存控制
- 单+5V或双±5V电源操作
- 输入范围扩展到负电源以下
- 低功耗：每个比较器6mA（+5V）
- 无最小输入信号压摆率要求
- 无电源电流尖峰
- 在线性区域稳定
- 输入可超过任一电源
- 低失调电压：0.8mV
- 采用小型µMAX封装
应用领域
- 过零检测器
- 以太网线路接收器
- 开关稳压器
- 高速采样电路
- 高速触发器
- 扩展范围V/F转换器
- 快速脉冲宽度/高度鉴别器
