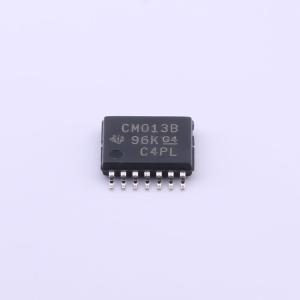

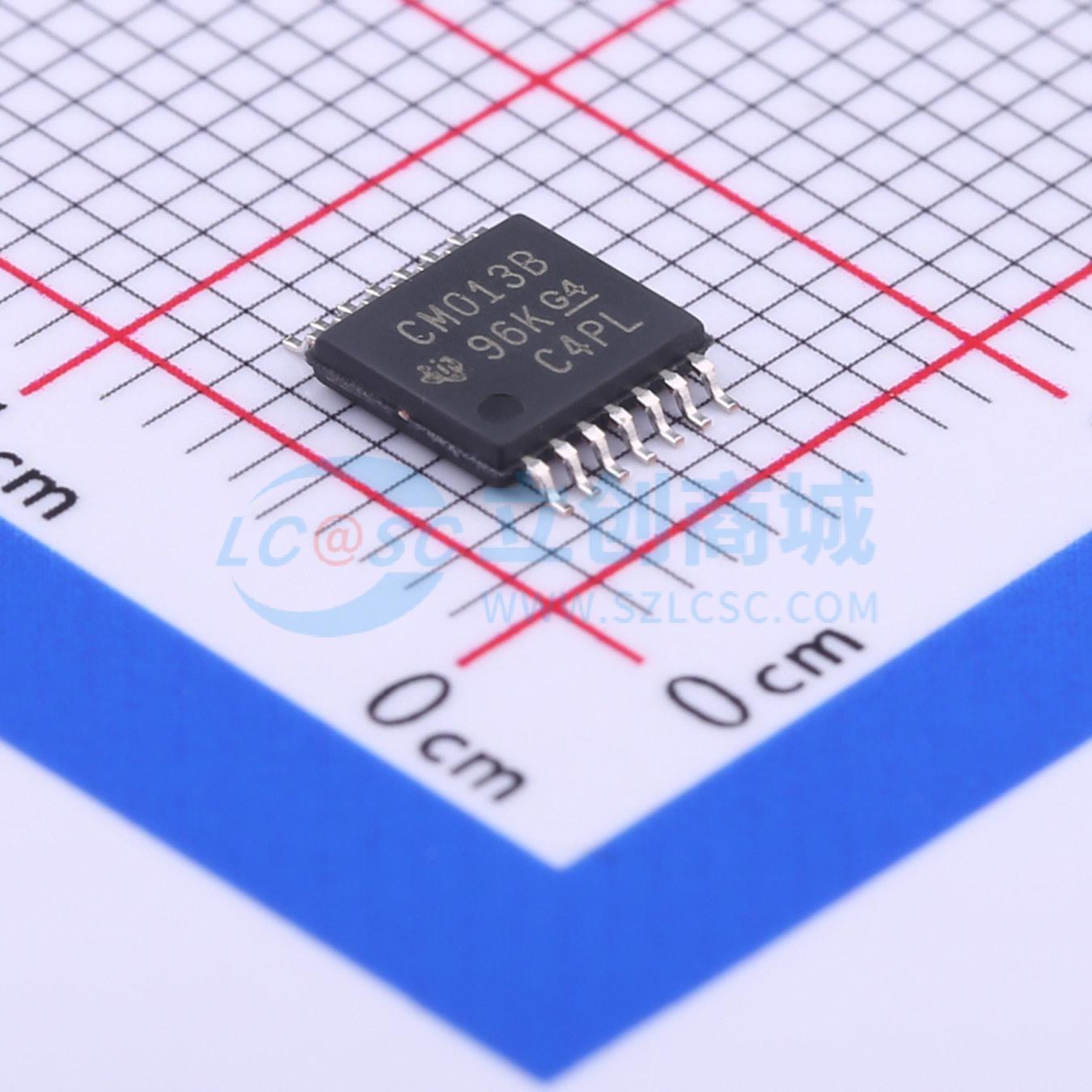

CD4013BPWR

CMOS双D型触发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CD4013B CMOS 双通道 D 类触发器
品牌名称: TI(德州仪器)
商品型号: CD4013BPWR
商品编号: C406860
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.177克(g)

商品参数

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	3V~18V
	时钟频率(fc)	24MHz
	功能	置位和复位
	元件数	2
	每个元件位数	1
	输出类型	互补式
	传播延迟(tpd)	90ns@15V,50pF

商品概述

CD4013B为CMOS双D型触发器器件，包含两个相同的独立D型触发器。每个触发器拥有独立的数据、置位、复位、时钟输入以及Q和Q非输出，可用于移位寄存器应用，将Q非输出连接到数据输入后，可用于计数器和翻转应用。D输入端的逻辑电平会在时钟脉冲的正跳变沿传输到Q输出端，置位或复位操作独立于时钟，分别通过置位或复位线路的高电平完成。该器件提供多种封装规格，包括14引脚双列直插塑料封装、14引脚小外形封装、14引脚薄缩减小外形封装。

商品特性

具备异步置位复位能力，支持静态触发器工作
中等速度工作，10V电源条件下典型时钟翻转速率为16MHz
具备标准化对称输出特性
全封装温度范围内，18V电压下最大输入电流为1μA；18V电压25℃条件下最大输入电流为100nA
全封装温度范围内具备噪声容限：VDD=5V时为1V，VDD=10V时为2V，VDD=15V时为2.5V

应用领域

电力传输
电网基础设施
医疗健康与健身
人体电子设备与照明
楼宇自动化
电信基础设施
测试测量

	属性	参数值
	系列	4000B系列
	灌电流(IOL)	6.8mA
	拉电流(IOH)	6.8mA
	静态电流(Iq)	4uA
	输入电容	5pF
	工作温度	-55℃~+125℃
	同步/异步	异步
	建立时间	20ns
	保持时间	-
