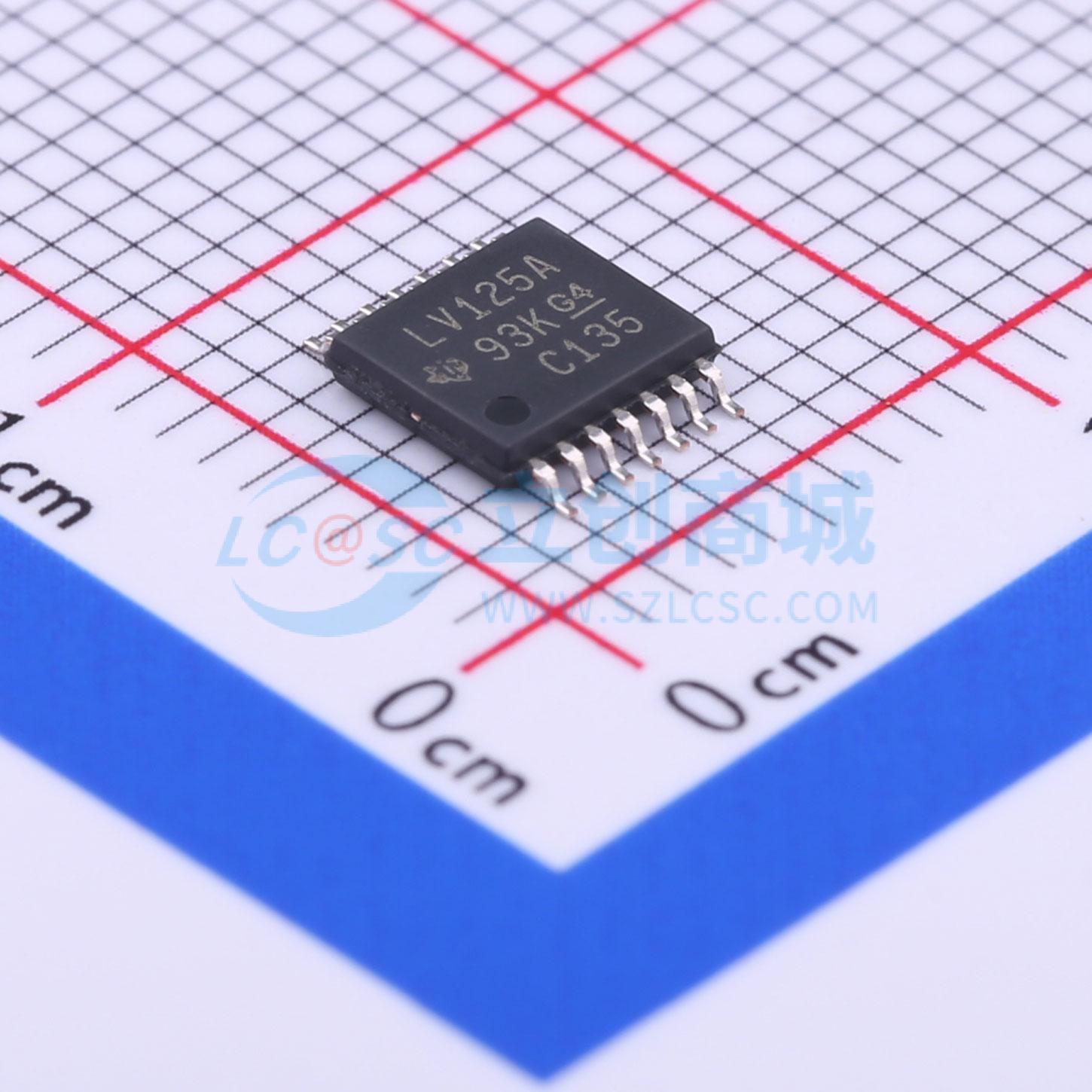

温馨提醒：图片仅供参考，商品以实物为准
SN74LV125APWR
三态输出，四路总线缓冲门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LV125A 具有三态输出的 4 通道、2V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV125APWR
- 商品编号
- C406868
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.199克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~5.5V | |
| 元件数 | 4 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 16mA | |
| 拉电流(IOH) | 16mA | |
| 系列 | 74LV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 20uA | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 功能特性 | 掉电隔离；输出使能；电平转换 |
商品概述
SN74LV125A是带三态输出的四路总线缓冲门，设计用于2V至5.5V VCC工作场景。
商品特性
- 支持2V至5.5V VCC工作电压
- 5V条件下最大传输延迟tpd为6ns
- VCC为3.3V、TA为25℃时，输出接地反弹VOLP典型值小于0.8V
- VCC为3.3V、TA为25℃时，输出VOH下冲VOHV典型值大于2.3V
- 所有端口支持混合模式电压操作
- Ioff支持部分掉电模式操作
- 闩锁性能超过250mA，符合JESD 17标准
- ESD防护性能符合JESD 22标准，人体模型可达4000V，机器模型可达200V，充电器件模型可达2000V
应用领域
- 流量计
- 固态硬盘
- 以太网供电
- 可编程逻辑控制器
- 电机驱动与控制
- 电子销售点
