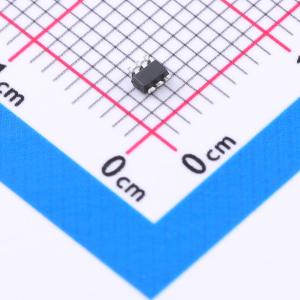

SN74LVC1G3157DCKR
单刀双掷模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低导通电阻，1.65V至5.5V Vcc工作电压。适用于模拟和数字信号应用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G3157DCKR
- 商品编号
- C38663
- 商品封装
- SC-70-6(SOT-363)
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 导通时间(ton) | 24ns | |
| 导通电阻(Ron) | 6Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 13ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 17.3pF | |
| 带宽 | 300MHz | |
| 传播延迟(tpd) | 300ps |
商品概述
这款单刀双掷（SPDT）模拟开关专为1.65 V至5.5 V的VCC工作电压而设计。 SN74LVC1G3157能够处理模拟和数字信号。该器件允许幅值高达VCC（峰值）的信号在两个方向上传输。 应用包括信号选通、斩波、调制或解调（调制解调器），以及用于模数和数模转换系统的信号复用。
商品特性
- 1.65 V至5.5 V的VCC工作电压
- 适用于模拟和数字应用
- 规定先断后通切换
- 轨到轨信号处理
- 高度线性
- 高速，典型值为0.5 ns（VCC = 3 V，CL = 50 pF）
- 低导通电阻，典型值为6 Ω（VCC = 4.5 V）
- 闩锁性能超过每JESD 78标准II类的100 mA
- ESD保护超过JESD 22标准
- 2000 V人体模型（A114 - A）
- 200 V机器模型（A115 - A）
- 1000 V带电器件模型（C101）
应用领域
- 信号选通
- 斩波
- 调制或解调（调制解调器）
- 用于模数和数模转换系统的信号复用
