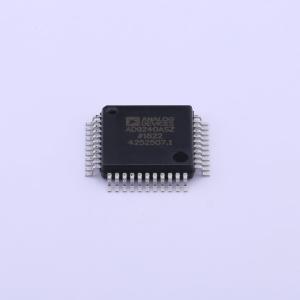

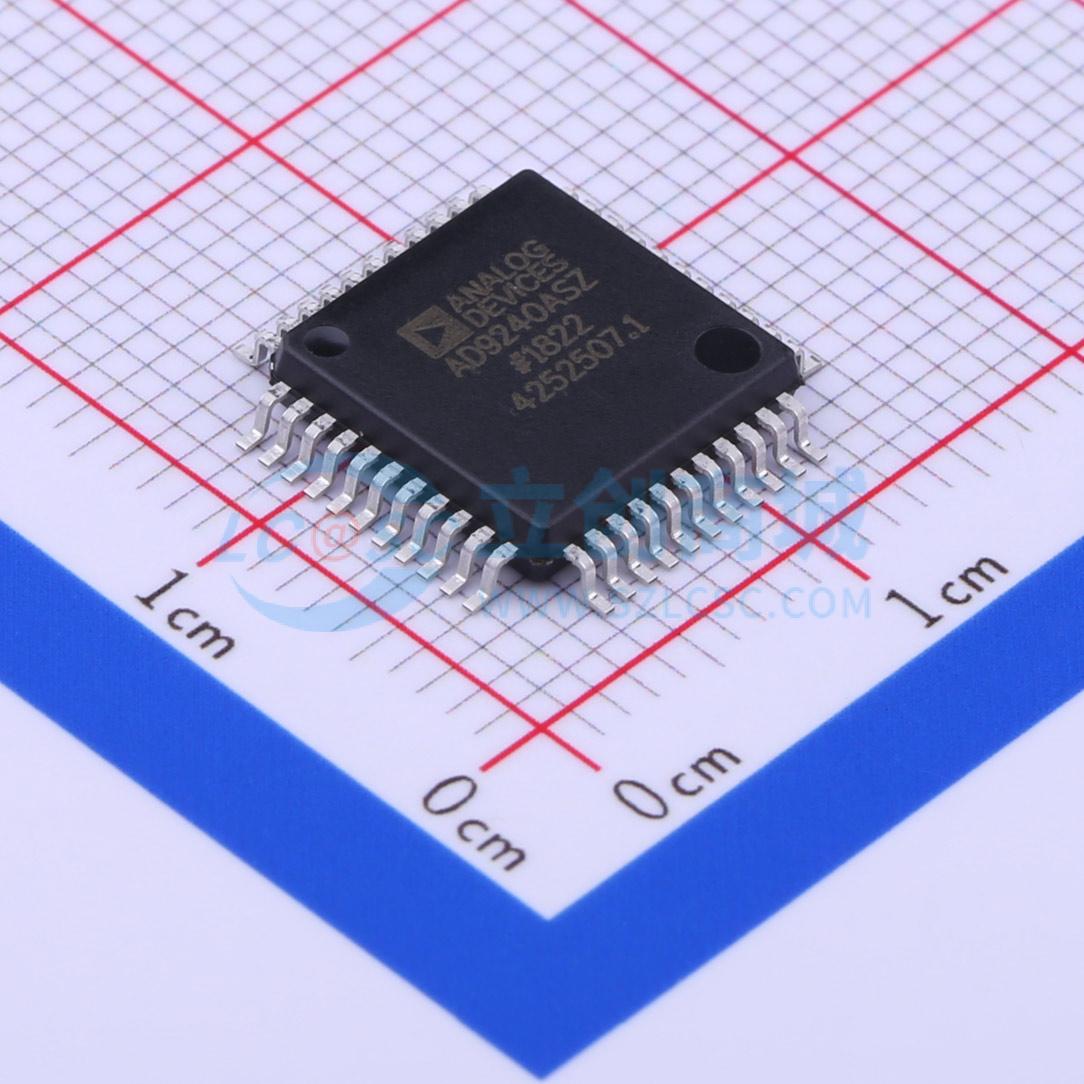

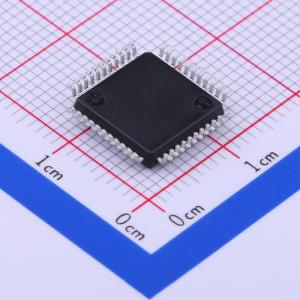

AD9240ASZRL

完整14位、10 MSPS单芯片ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 它结合了低成本、高速CMOS工艺和新颖架构，以较低的功耗和成本实现了现有混合实现方案的分辨率和速度。它是一款完整的单片ADC，带有片上高性能、低噪声采样保持放大器和可编程电压基准。也可以选择外部基准，以满足应用的直流精度和温度漂移要求。该器件采用多级差分流水线架构和数字输出误差校正逻辑，以保证在整个工作温度范围内无漏码
品牌名称: ADI(亚德诺)
商品型号: AD9240ASZRL
商品编号: C38677
商品封装: MQFP-44(10x10)
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

商品概述

AD9240是一款采样率为10 MSPS、单电源供电的14位模数转换器（ADC）。它结合了低成本、高速CMOS工艺和新颖架构，在功耗和成本大幅降低的情况下，实现了现有混合电路方案的分辨率和速度。这是一款完整的单片ADC，片上集成了高性能、低噪声采样保持放大器和可编程电压基准。也可选择外部基准，以满足应用对直流精度和温度漂移的要求。该器件采用多级差分流水线架构，并配备数字输出误差校正逻辑，可保证在整个工作温度范围内无漏码。 AD9240的输入具有高度灵活性，便于与成像、通信、医疗和数据采集系统进行接口。真正的差分输入结构支持不同输入范围的单端和差分输入接口。采样保持放大器（SHA）同样适用于在连续通道中切换满量程电压电平的多路复用系统，以及以高达或超过奈奎斯特速率的频率对单通道输入进行采样。AD9240在采用直接中频下变频的通信系统中也表现出色，因为差分输入模式下的SHA在远超其规定的5 MHz奈奎斯特频率时仍能实现出色的动态性能。采用单时钟输入控制所有内部转换周期。数字输出数据以自然二进制输出格式呈现。超量程（OTR）信号指示溢出状态，可与最高有效位一起用于确定是低溢出还是高溢出。

商品特性

单片14位、10 MSPS模数转换器
低功耗：285 mW
单+5 V电源供电
积分非线性误差：2.5 LSB
差分非线性误差：0.6 LSB
输入参考噪声：0.36 LSB
功能完备：片上集成采样保持放大器和电压基准
信噪比和失真比：77.5 dB
无杂散动态范围：90 dB
超量程指示器
自然二进制输出数据
44引脚MQFP封装

应用领域

成像系统
通信系统
医疗系统
数据采集系统
采用直接中频下变频的通信系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	14位
	采样率	10MHz
	通道数	-
	工作电压	5V
	接口类型	-

	属性	参数值
	差分输入	是
	积分非线性	2.5LSB
	工作温度	-55℃~+85℃
	信噪比	78.5dB
	基准电压源	内置；外置
