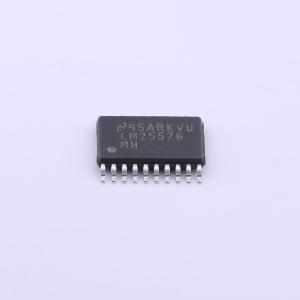

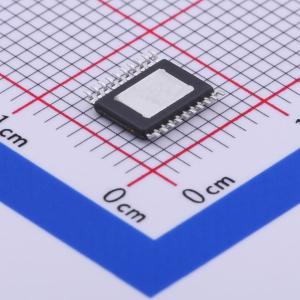

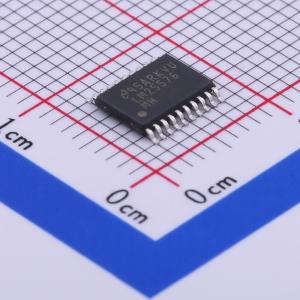

LM25576MHX

42V 3A 降压开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM25576是一款42V输入、3A输出的高效降压开关稳压器,具有宽输入电压范围（6V至42V）,可调输出电压低至1.225V,集成170mΩ N沟道MOSFET,支持频率同步和软启动功能,适用于工业和电信应用。
品牌名称: TI(德州仪器)
商品型号: LM25576MHX
商品编号: C406741
商品封装: HTSSOP-20-EP
包装方式: 编带
商品毛重: 0.189克(g)

商品参数

商品概述

LM25576是一款易用的降压稳压器，使设计工程师能够使用最少的元件来设计和优化可靠的电源。LM25576的输入电压范围为6 V至42 V，通过集成的170 mΩ N沟道MOSFET可提供3 A的连续输出电流。该稳压器采用模拟电流模式架构，具有固有的线性调节能力、出色的负载瞬态响应，且易于进行环路补偿，同时避免了传统电流模式稳压器在低占空比下的常见限制。工作频率可在50 kHz至1 MHz之间调节，以便优化尺寸和效率。为降低电磁干扰（EMI），频率同步引脚可使LM(2)557x系列的多个IC实现自同步或与外部时钟同步。LM25576具备逐周期电流限制、短路保护、热关断和远程关断功能，确保了可靠性。该器件采用散热增强型HTSSOP - 20封装，具有外露的裸片连接焊盘以实现散热。LM25576得到了全套WEBENCH®在线设计工具的支持。

商品特性

集成42 V、170 mΩ N沟道MOSFET
超宽输入电压范围：6 V至42 V
可调输出电压低至1.225 V
1.5%的反馈参考精度
单电阻即可将工作频率在50 kHz至1 MHz之间调节
主/从频率同步
可调软启动
模拟电流模式控制架构
宽带宽误差放大器
内置保护功能
HTSSOP - 20EP（外露焊盘）

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6V~42V
	输出电压	-
	输出电流	3A
	开关频率	200kHz；485kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
