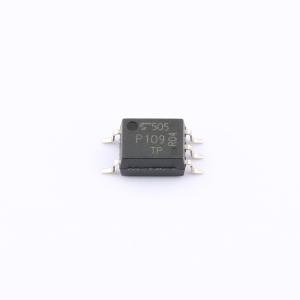

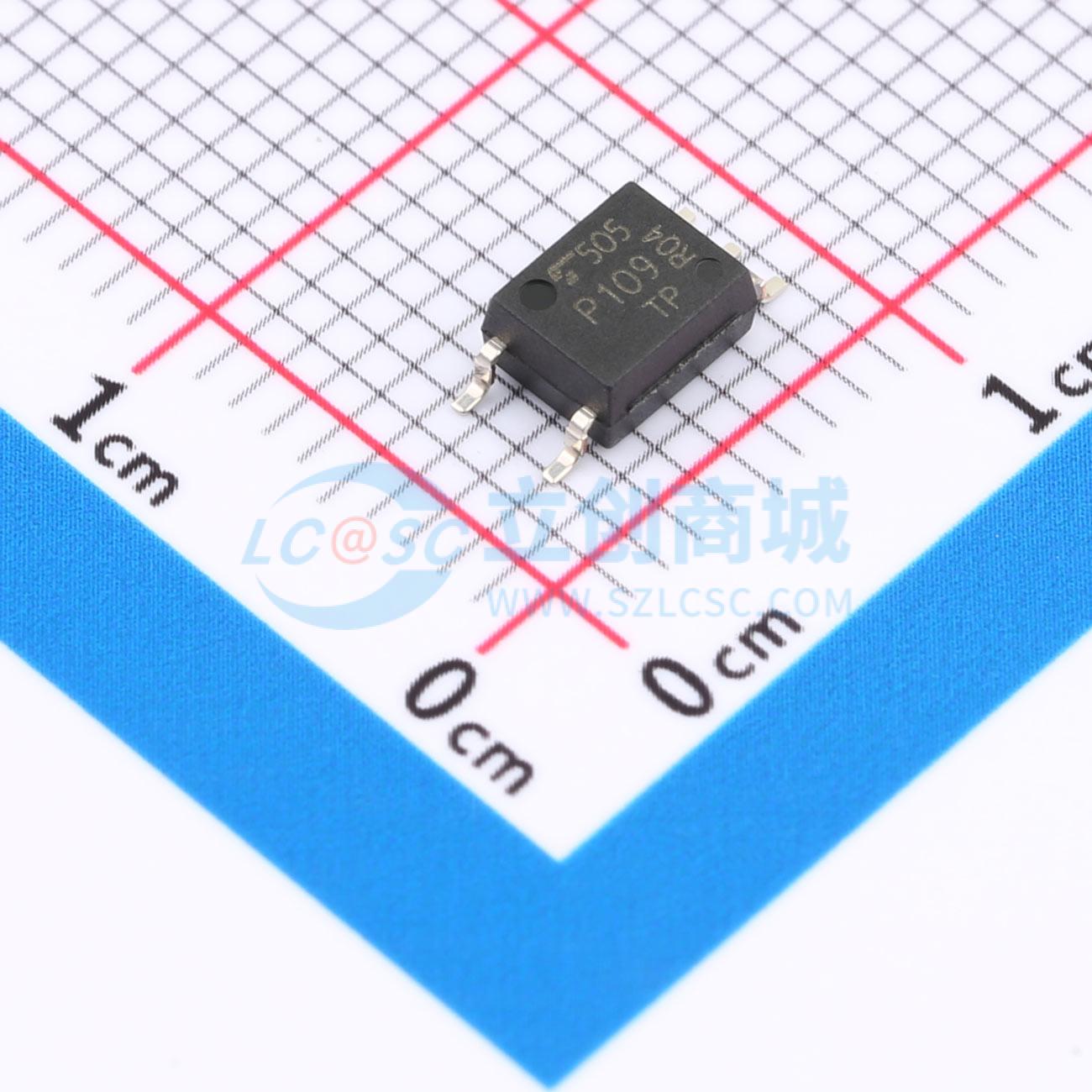

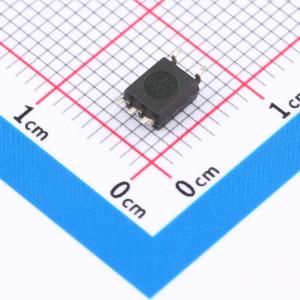

TLP109(TPL,E
DC输入 1通道 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款适合表面贴装的小外形耦合器，由高输出功率红外发射二极管与高速光电二极管-晶体管芯片光耦合而成。采用SO6封装，保证爬电距离≥5.0mm、电气间隙≥5.0mm和绝缘厚度≥0.4mm，符合国际安全标准的加强绝缘等级要求。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP109(TPL,E
- 商品编号
- C406798
- 商品封装
- SO-5-4.6mm
- 包装方式
- 编带
- 商品毛重
- 0.176克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | -500mV~30V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | - | |
| CTR-电流传输比 | 20% | |
| 通道数 | 1 | |
| 工作温度 | -55℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 800ns | |
| 传播延迟 tpHL | 800ns | |
| 输入阈值电流(FH) | - | |
| 输出电流 | 6mA | |
| 耗散功率(Pd) | 40mW | |
| 输出电压 | 20V | |
| 正向压降(Vf) | 1.64V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA |
