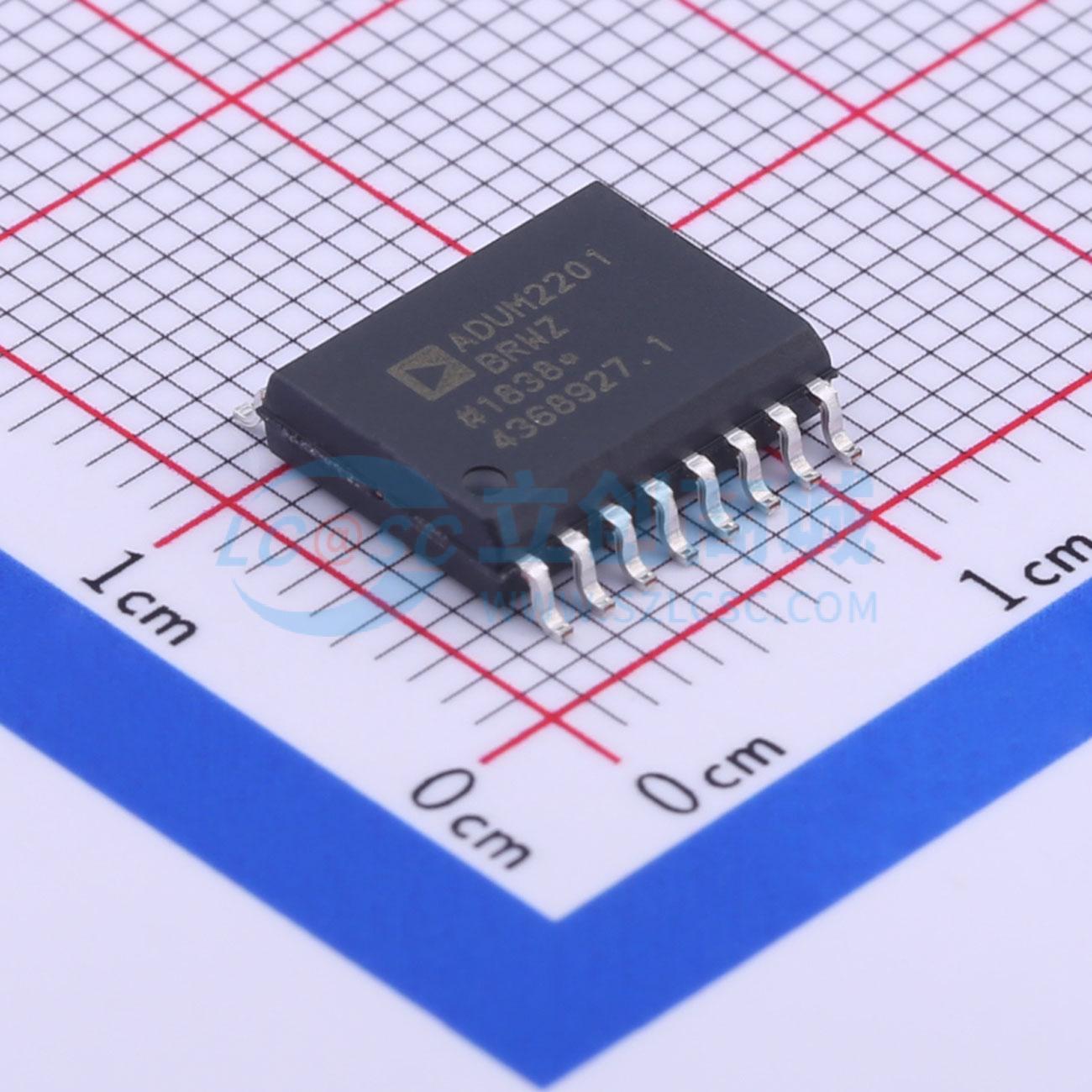

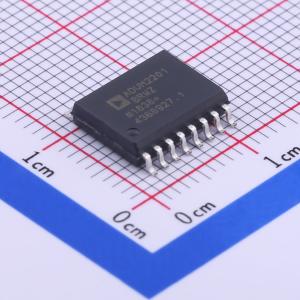

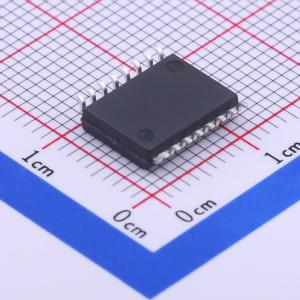

ADUM2201BRWZ-RL

ADuM2200/ADuM2201是基于iCoupler技术的双通道数字隔离器。这些隔离组件结合了高速CMOS和单片空心变压器技术，具备卓越的性能特点，优于光耦合器等替代器件。 通过避免使用LED和光电二极管，iCoupler器件消除了与光耦合器相关的常见设计难题。iCoupler简单的数字接口和稳定的性能特点，消除了典型光耦合器在电流传输比不确定、传输函数非线性以及温度和寿命影响等方面的问题。这些iCoupler产品无需外部驱动器和其他分立元件。此外，在可比的信号数据速率下，iCoupler器件的功耗仅为光耦合器的十分之一至六分之一。 ADuM2200/ADuM2201隔离器以两种通道配置提供两个独立的隔离通道，数据速率高达10 Mbps。这两款器件两侧的电源电压范围为3.0 V至5.5 V，既与低电压系统兼容，又能实现跨隔离屏障的电压转换功能。ADuM2200/ADuM2201隔离器具有专利的刷新功能，可确保在无输入逻辑转换以及上电/掉电情况下的直流正确性。 与ADuM3200/ADuM3201隔离器类似，ADuM2200/ADuM2201隔离器在电路和布局上进行了各种改进，相对于系统级IEC 61000 - 4 - x测试（ESD、脉冲群和浪涌）具有更强的性能。

• 高隔离电压：5000 V rms
• 符合IEC 61000 - 4 - x标准的增强型系统级ESD性能
• 低功耗运行：5 V供电时，在0 Mbps至1 Mbps数据速率下，每通道最大电流为1.6 mA；在10 Mbps数据速率下，每通道最大电流为3.7 mA；3.3 V供电时，在0 Mbps至1 Mbps数据速率下，每通道最大电流为1.4 mA；在10 Mbps数据速率下，每通道最大电流为2.4 mA
• 3.3 V/5 V电平转换
• 高温运行：可选105℃和125℃
• 高数据速率：直流至10 Mbps（NRZ）
• 精确的时序特性：最大脉冲宽度失真为3 ns，通道间最大匹配误差为3 ns
• 高共模瞬态抗扰度：>25 kV/μs
• 16引脚SOIC宽体封装版本（RW - 16）
• 16引脚SOIC宽体增强爬电距离版本（RI - 16 - 2）
• 安全和法规认证：UL认证：根据UL 1577标准，5000 V rms耐压1分钟；CSA组件验收通知5A（RI - 16 - 2封装）；IEC 60601 - 1：250 V rms（加强绝缘）；IEC 60950 - 1：400 V rms（加强绝缘）；VDE符合证书DIN V VDE V 0884 - 10（VDE V 0884 - 10）：2006 - 12
• 符合汽车应用要求

• 通用、高压、多通道隔离
• 医疗设备
• 电源
• RS - 232/RS - 422/RS - 485收发器隔离
• 混合动力电动汽车、电池监测器和电机驱动器
