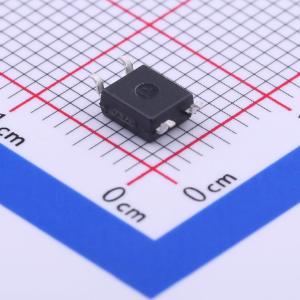

温馨提醒：图片仅供参考，商品以实物为准
LTV-357T-C-IN
DC输入 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：电流传输比（CTR）：在 I = 5mA、VCE = 5V 时为 50%。 高输入-输出隔离电压（Viso = 3,750Vrms）。 高集电极-发射极电压（VCEO = 35V）。应用：需要高密度安装的混合基板
- 品牌名称
- LITEON(光宝)
- 商品型号
- LTV-357T-C-IN
- 商品编号
- C406714
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.205克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 35V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 200mV@20mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 170mW | |
| 正向电流(If) | 50mA |
商品特性
- 电流传输比（CTR：IF = 5mA、VCE = 5V 时，最小值为 50%）
- 高输入 - 输出隔离电压（Viso = 3,750Vrms）
- 高集电极 - 发射极电压（VCEO = 35V）
- SOP - 4 封装
- 迷你扁平封装：LTV - 357T - IN 系列
- 安全认证：UL 1577、VDE DIN EN60747 - 5 - 5（VDE 0884 - 5）、CSA CA5A、CQC GB4943.1 - 2011/GB8898 - 2011、FIMKO/DEMKO/SEMKO/NEMKO
- 符合 RoHS 标准：器件使用的所有材料均符合欧盟 RoHS 指令（第 2002/95/EC、2011/65/EU 和 2015/863 号）
- ESD 通过 HBM 8000V/MM2000V/CDM2000V
- 湿度敏感度等级 1 级
应用领域
- 需要高密度安装的混合基板
- 可编程控制器
- 系统设备、测量仪器
