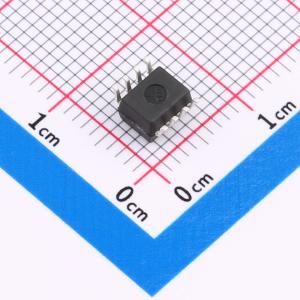

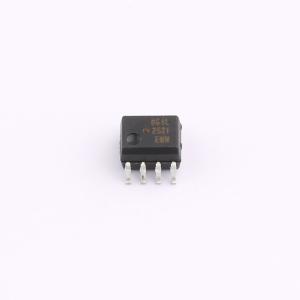

温馨提醒：图片仅供参考，商品以实物为准
ACPL-064L-500E
DC输入 2通道 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 超低功耗数字光耦合器结合了AlGaAs发光二极管（LED）和集成高增益光电探测器。光耦合器功耗极低，每个通道的IDD电流在整个温度范围内最大为1.3 mA。输入电流低至1.6 mA，大多数微处理器可直接驱动LED。内部法拉第屏蔽提供了最低20 kV/μs的共模瞬态抗扰度规格。在保持TTL/CMOS兼容性的同时，实现最大的交流和直流电路隔离。光耦合器的CMOS输出具有压摆率控制功能，可在较宽的负载电容范围内控制上升和下降时间。该系列可在3.3 V和5 V电源电压下工作，在-40°C至+105°C的宽温度范围内保证交流和直流性能。这些低功耗光耦合器适用于高速逻辑接口应用。
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-064L-500E
- 商品编号
- C38485
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.495克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 2.7V~5.5V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 20kV/us | |
| 传输速率 | 10Mbps | |
| 通道数 | 2 | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 80ns | |
| 传播延迟 tpHL | 80ns | |
| 输入阈值电流(FH) | 6mA | |
| 输出电流 | 10mA | |
| 耗散功率(Pd) | 20mW | |
| 正向压降(Vf) | 1.3V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 8mA |
应用领域
- 通信接口：RS485, CANBus 和 I2C
- 微处理器系统接口
- A/D 和 D/A 转换器的数字隔离
