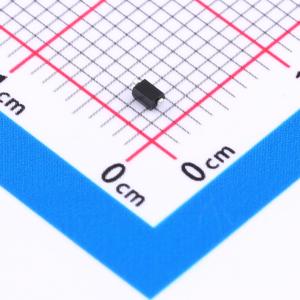

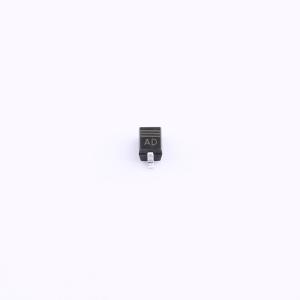

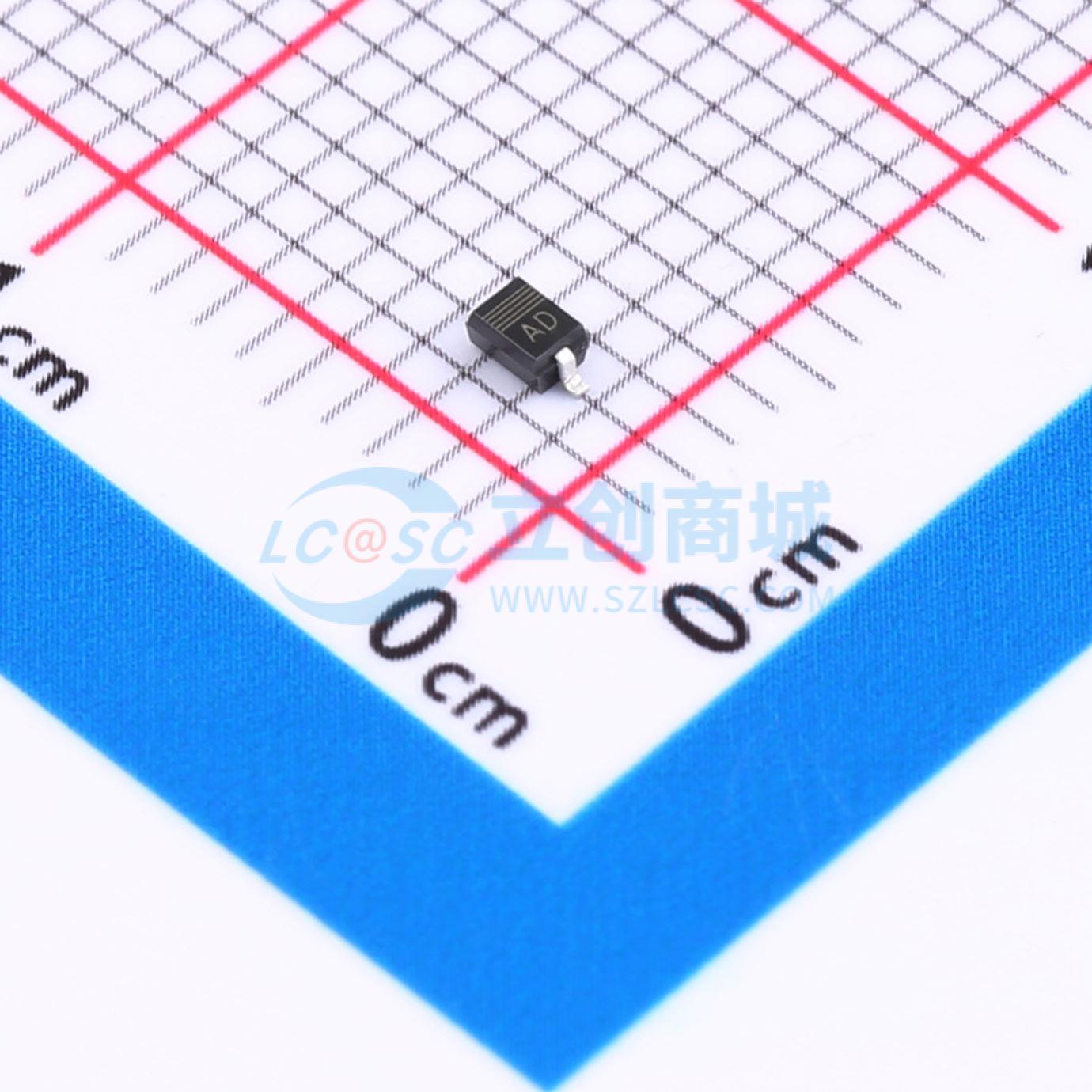

温馨提醒：图片仅供参考，商品以实物为准
PESD12VL1BA,115
双向ESD 12V截止 峰值脉冲电流：5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 8KV接触, 15KV空隙放电
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD12VL1BA,115
- 商品编号
- C38558
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 37V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 200W | |
| 击穿电压 | 14.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃@(Ta) | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 19pF |
商品概述
采用超小型SOD323 (SC-76) SMD塑料封装的双向静电放电（ESD）保护二极管，旨在保护单条信号线免受ESD及其他瞬态现象造成的损坏。
商品特性
- 单线路双向ESD保护
- ESD保护能力 >23 kV
- 最大脉冲峰值功率：P_pp = 500 W
- 符合IEC 61000-4-2标准4级（ESD）
- 低钳位电压：V_(CL)R = 26 V
- 符合IEC 61000-4-5标准（浪涌）；I_pp = 18 A
- 超低漏电流：I_RM < 0.09 μA
- 超小型SMD塑料封装
应用领域
- 计算机及外围设备
- 数据线
- 通信系统
- CAN总线保护
- 音频和视频设备
