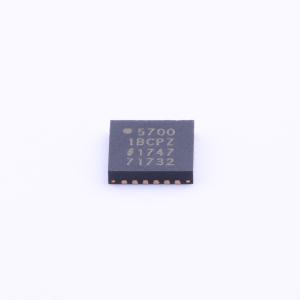

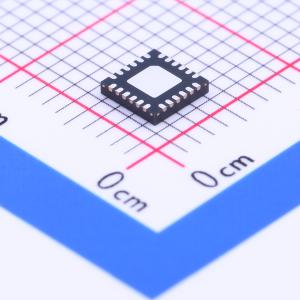

AD5700-1BCPZ-R5

AD5700/AD5700-1 是单芯片解决方案，设计并指定为HART FSK半双工调制解调器运行，符合HART物理层要求。AD5700/AD5700-1集成了所有必要的滤波、信号检测、调制、解调和信号生成功能，因此只需要很少的外部组件。AD5700-1上的0.5%精度内部振荡器大大减少了板载空间需求，使其非常适合主从配置中的线路供电应用。最大电源电流消耗为115 μA，使AD5700/AD5700-1成为低功耗环路供电应用的理想选择。传输波形是相位连续的1200 Hz和2200 Hz正弦波。AD5700/AD5700-1包含精确的载波检测电路，并使用标准UART接口。

• 符合 HART 标准的全集成 FSK 调制解调器
• 7200 Hz 和 2200 Hz 正弦移频
• 接收模式下最大供电电流为 115 μA
• 适用于本质安全应用
• 集成接收带通滤波器
• 所需外部元件最少
• 时钟优化适用于各种系统配置
• 超低功耗晶体振荡器（最大 60 μA）
• 外部 CMOS 时钟源
• 精密内部振荡器（仅 AD5700-1）
• 缓冲 HART 输出—额外驱动能力
• 8 kV HBM ESD 等级
• 1.71 V 至 5.5 V 电源
• 1.71 V 至 5.5 V 接口
• -40°C 至 +125°C 工作温度
• 4 mm x 4 mm LFCSP 封装
• 符合 HART 物理层标准
• UART 接口

• 现场变送器
• HART 多路复用器
• PLC 和 DCS 模拟 I/O 模块
• HART 网络连接性
