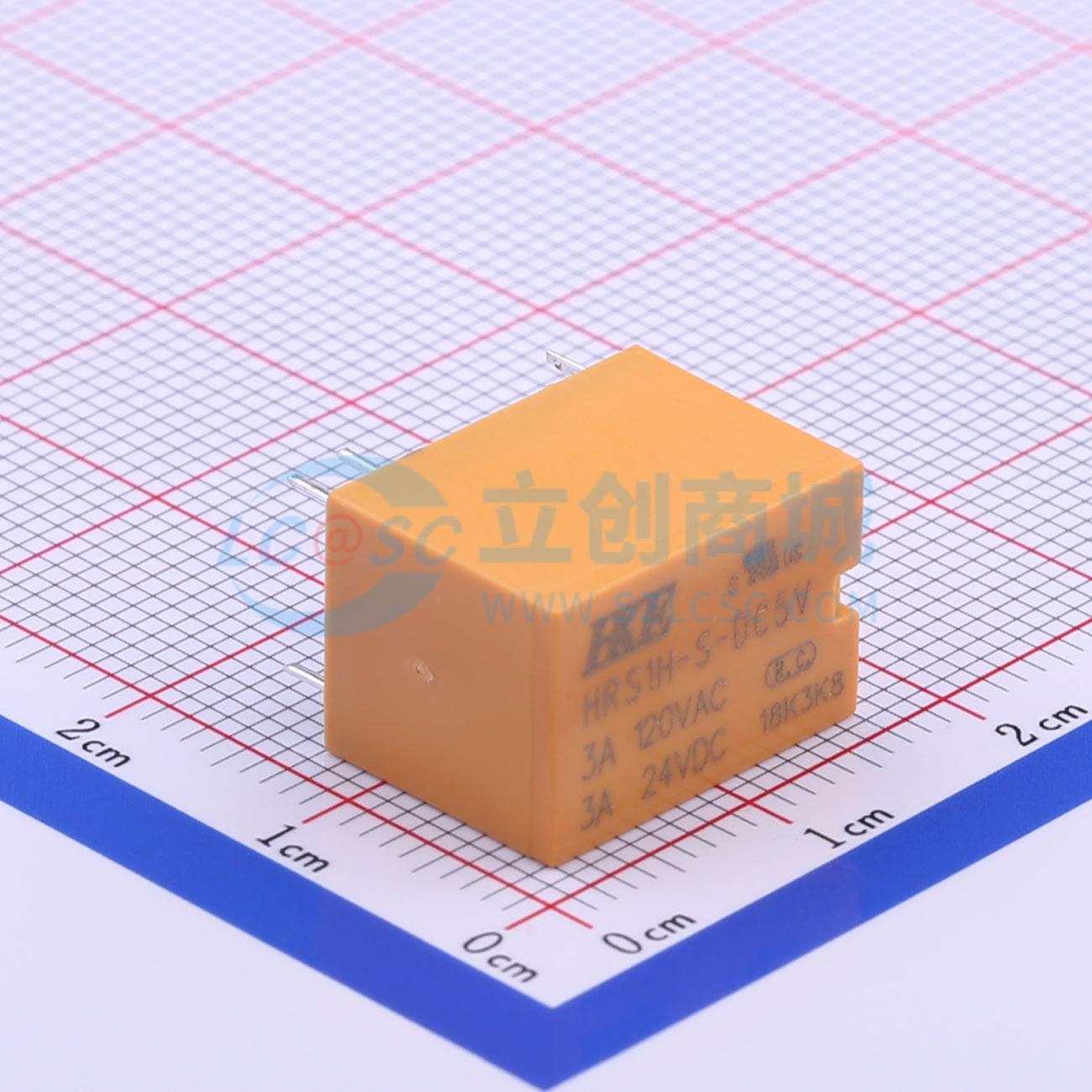

温馨提醒：图片仅供参考，商品以实物为准
HRS1H-S-DC5V
5V 3A 一组转换:1C(单刀双掷转换)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 超小型继电器15.6x10.6x11.8（mm）3A触点切换能力 一组转换高灵敏度
- 品牌名称
- HKE(汇港)
- 商品型号
- HRS1H-S-DC5V
- 商品编号
- C38440
- 商品封装
- DIP,15.6x10.6mm
- 包装方式
- 管装
- 商品毛重
- 4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号继电器 | |
| 线圈电压 | 5V | |
| 触点形式 | 一组转换:1C(单刀双掷转换) | |
| 触点容量(电阻负载) | 3A@24VDC；3A@120VAC | |
| 最大切换电压 | 120V@AC；30V@DC | |
| 触点材料 | 金+银 | |
| 额定线圈功率 | 200mW |
| 属性 | 参数值 | |
|---|---|---|
| 线圈电阻 | 125Ω | |
| 最大切换电流 | 3A | |
| 动作时间 | 10ms | |
| 释放时间 | 5ms | |
| 接触电阻 | 50mΩ | |
| 工作温度 | -25℃~+70℃ |
商品特性
- 额定电压：5VDC
- 线圈电阻：125Ω ± 10% at 23℃
- 额定电流：40mA ± 10% at 23℃
- 吸合电压：3.75VDC Max at 23℃
- 释放电压：0.5VDC Min at 23℃
- 最大线圈电压：6.5VDC(130% 额定电压)
- 额定功率：200mW
- 触点形式：1 Form C
- 触点材料：Au - Ag
- 触点负载：阻性：3A 120VAC/24VDC
- 最大切换电压：30VDC/120VAC
- 最大切换电流：3A
- 最大切换功率：360VA , 72W
- 最小切换电流电压：10mA 5VDC
- 接触电阻 (首次)：Max.50mΩ at 6VDC 0.1A
- 电气寿命：额定负载下100,000 次(1800 次/小时)
- 机械寿命：空载下10,000,000 次(18,000 次/小时)
- 绝缘电阻：Min.100MΩ at 500VDC
- 介质耐压(漏电流: 1mA)：触点间750VAC, 1 min , 50/60Hz；线圈与触点间1,000VAC, 1 min , 50/60Hz
- 吸合时间：Max. 10ms
- 释放时间：Max. 5ms
- 环境温度：-25 to +70℃
- 贮存温度：-40 to +85℃
- 认证：UL NO.E164730
