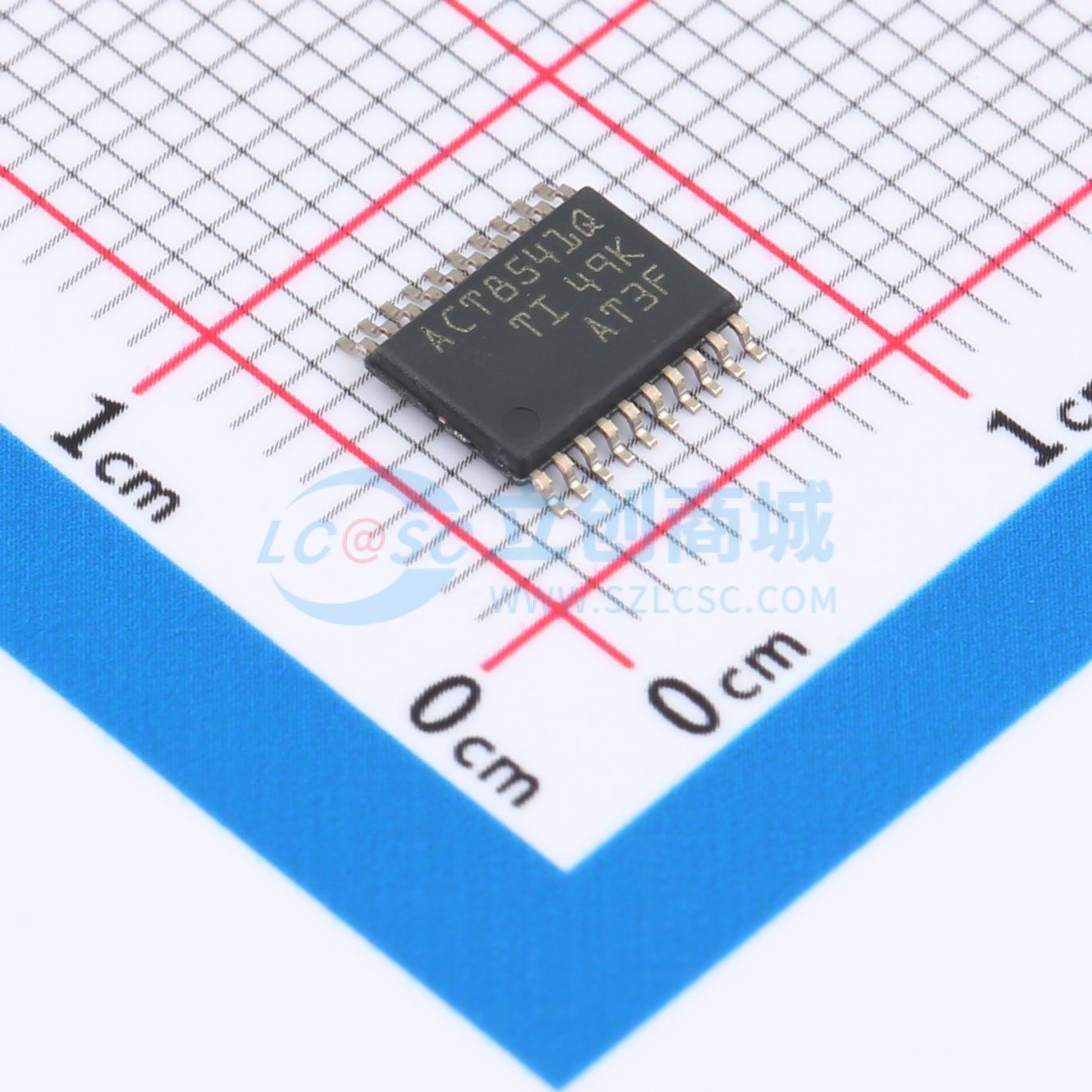

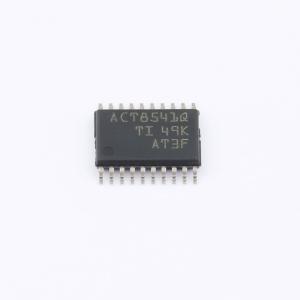

SN74ACT8541QPWRQ1
具有三态输出和施密特触发输入的汽车级八通道缓冲器
- 描述
- SN74ACT8541-Q1包含八个具有三态输出和施密特触发输入的独立缓冲器。使用任一输出使能输入（OE1或OE2）可同时强制所有通道进入高阻抗状态。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ACT8541QPWRQ1
- 商品编号
- C37570275
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.172克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 8 | |
| 每个元件位数 | 8 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74ACT | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 80uA | |
| 传播延迟(tpd) | 9.6ns@5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
SN74ACT8541-Q1是具有三态输出和施密特触发输入的汽车级八通道缓冲器。SN74ACT8541-Q1 包含八个具有三态输出和施密特触发输入的独立缓冲器。使用任一输出使能输入（OE1或OE2）可同时强制所有通道进入高阻抗状态。SN74ACT8541-Q1 包含具有三态输出的八通道缓冲器。低电平有效输出能够使引脚（OE1 和 OE2）控制所有八个通道，并配置为使输出都必须为低电平才能有效。启用输出后，输出会主动驱动为低电平或高电平。当输出被禁用时，输出被设置为高阻抗状态。
商品特性
- 符合面向汽车应用的AEC-Q100标准
- 器件温度等级1: -40℃ 至 +125℃
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C4B
- 采用具有可湿性侧面的QFN封装
- 工作电压范围为4.5V至5.5V
- TTL兼容型施密特触发输入支持慢速和高噪声输入信号
- 电压为5V时，提供±24mA的连续输出驱动
- 电压为5V时，支持高达±75mA的短时突发输出驱动
- 可驱动50Ω传输线
- 最大延迟为9.6ns（VCC=5V，CL=50pF）
应用领域
- 控制指示灯LED
- 使用开漏输出进行电平转换
- 控制继电器
