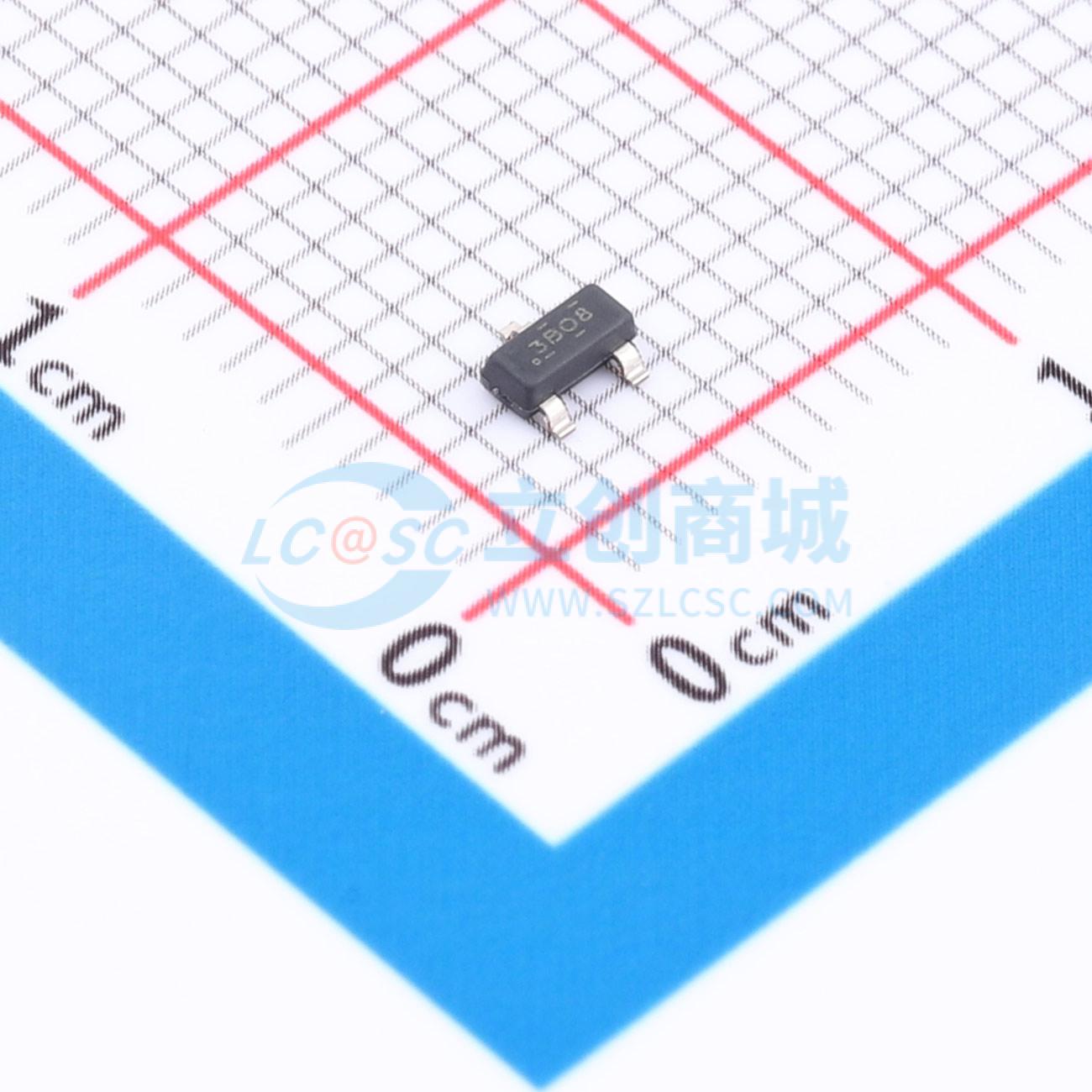

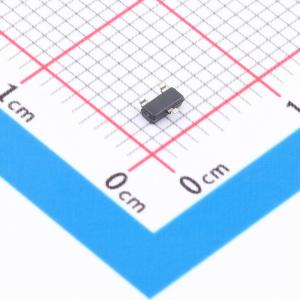

温馨提醒：图片仅供参考，商品以实物为准

ESDS452DBZR

5.5V双向TVS二极管ESD和浪涌保护

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ESDS452是一款双向ESD和TVS二极管。ESDS452经评估可消散超过IEC 61000 - 4 - 2国际标准规定最高水平的ESD冲击（接触放电±30kV、空气放电±30kV）。根据IEC 61000 - 4 - 5标准，该器件可钳位8/20μs浪涌，其峰值脉冲电流最高可达18A
品牌名称: TI(德州仪器)
商品型号: ESDS452DBZR
商品编号: C37574382
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.047592克(g)

商品参数

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向工作电压(Vrwm)	5.5V
	钳位电压	10V；14V；9.6V
	峰值脉冲电流(Ipp)	18A@8/20us
	峰值脉冲功率(Ppp)	172W@8/20us
	击穿电压(VBR)	8V

商品概述

ESDS452 是一款双向 ESD 和 TVS 二极管。ESDS452 的额定 ESD 冲击消散值超出了 IEC 61000-4-2 国际标准所规定的最高水平（±30kV 接触放电，±30kV 气隙放电）。根据 IEC 61000-4-5 标准，该器件可以钳制峰值脉冲电流高达 18A 的 8/20μs 浪涌。此外，二极管的正负低钳位电压有助于防止下游电路在 ESD 或浪涌事件期间暴露于高电压和大电流中。这种保护对于对稳健性和可靠性要求很高的工业系统至关重要。ESDS452采用小型引线式SOT-23(DBZ)封装。ESDS452是二极管型TVS，可为信号线和电源线上的ESD或浪涌等瞬态电压尖峰提供泄放至地的路径。该器件与下游保护电路并联连接，当瞬态电流流过器件时，二极管两端仅产生很小的压降，该电压即为施加到被保护IC的电压。触发后TVS的低RDYN可将VCLAMP钳位电压保持在对被保护IC安全的水平。

商品特性

符合IEC61000-4-5浪涌标准，可承受18A (8/20μs)浪涌
符合IEC61000-4-2 ESD保护标准
±30kV接触放电
±30kV气隙放电
5.5V工作电压
超低漏电流，典型值1nA
I/O电容典型值3pF
双向极性，支持正负电压摆幅
双通道器件通过单个元件提供全面的ESD/浪涌保护
小型引线式SOT-23封装可实现低成本的自动光学检测(AOI)

应用领域

工厂自动化和控制
楼宇自动化
电网基础设施
HVAC系统
储能系统
BMS

	属性	参数值
	反向漏电流(Ir)	1nA
	通道数	双路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	3pF
