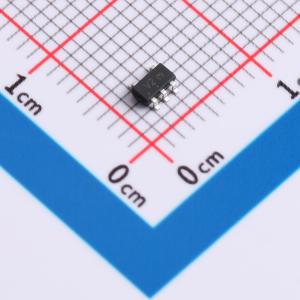

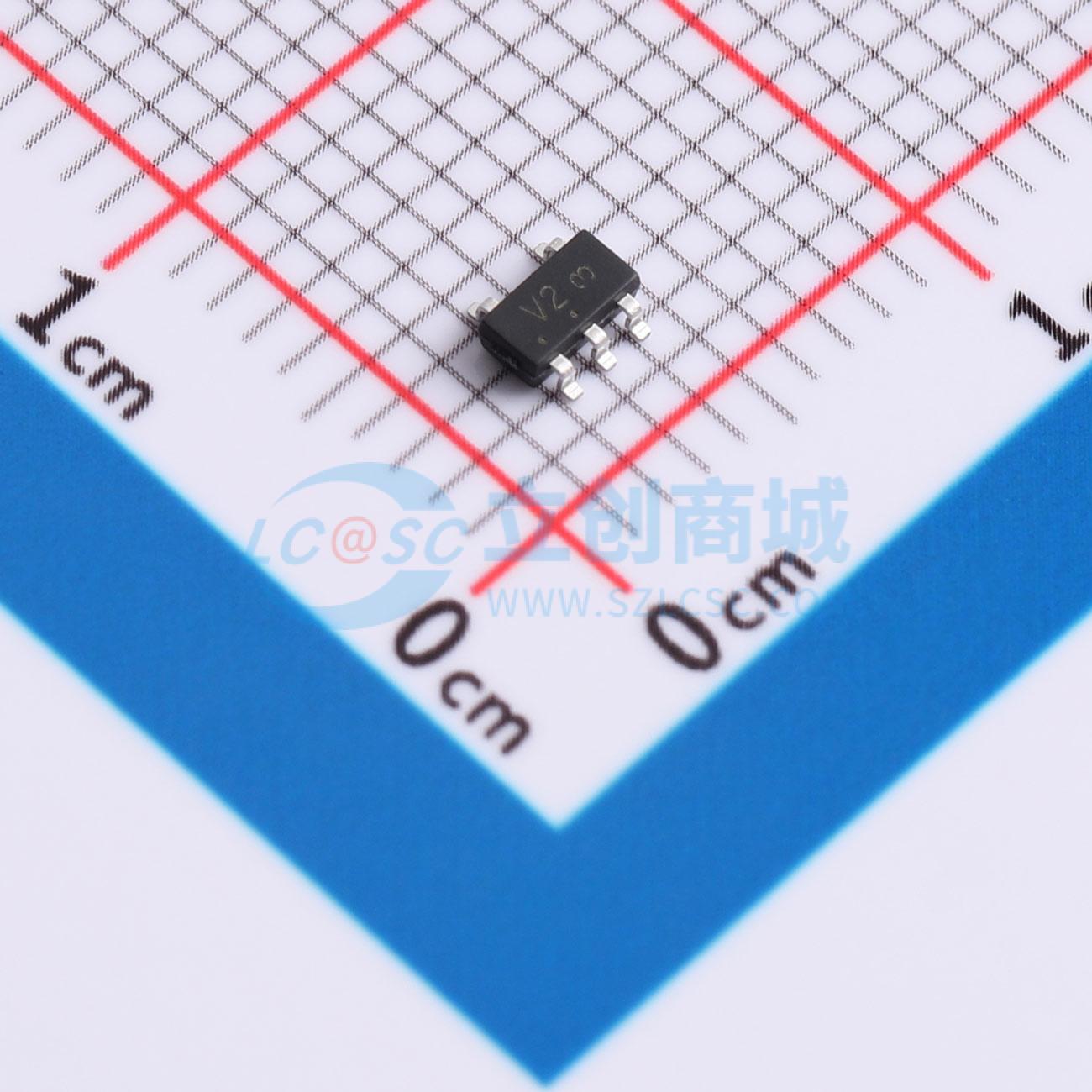

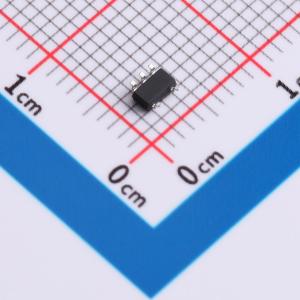

温馨提醒：图片仅供参考，商品以实物为准
MC74VHC1G08DBVT1G-Q
单2输入与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74VHC1G08DBVT1G-Q
- 商品编号
- C37572396
- 商品封装
- SC-74A
- 包装方式
- 编带
- 商品毛重
- 0.063克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2.1V；3.15V；1.5V；3.85V | |
| 输入低电平(VIL) | 1.35V；900mV；500mV；1.65V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.9V；2.58V；4.4V；3.94V；1.9V | |
| 输出低电平(VOL) | 100mV；360mV | |
| 系列 | 74VHC | |
| 传播延迟(tpd) | 7.9ns@4.5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式；过压容忍输入；后驱动保护 | |
| 输入类型 | 标准CMOS | |
| 输出类型 | - |
商品特性
- 专为2.0V至5.5V VCC工作电压设计
- 在5V电压下典型传播延迟为3.5 ns tPD
- 输入/输出过压容限高达5.5V
- IOFF支持部分断电保护
- 在3.0V电压下可提供/吸收8mA电流
