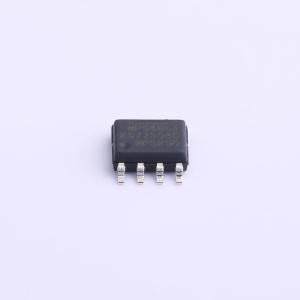

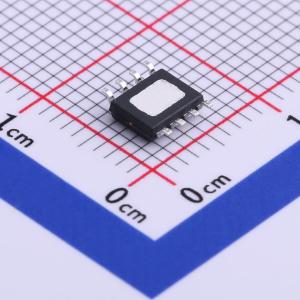

温馨提醒：图片仅供参考，商品以实物为准
MP9486AGN-Z
100V输入，3.5A开关限流降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DCDC降压，电源输入30V以上，1A以内(小电流)方案，MP9486A是一款高压、降压开关调节器,可提供高达1A的连续负载电流。它集成了一个高侧高压MOSFET,具有3.5A的典型峰值开关电流限制。该器件采用滞回控制模式,无需补偿,最大开关频率可达1MHz,适用于汽车、工业和照明应用。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP9486AGN-Z
- 商品编号
- C404013
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.256克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~100V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 170uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP9486A是一款高压降压型开关稳压器，可为负载提供高达1A的连续电流。它集成了一个高端高压功率MOSFET，典型电流限制为3.5A。4.5V至100V的宽输入范围适用于各种降压应用，非常适合汽车、工业和照明应用。采用滞回电压模式控制，响应速度极快。MPS专有的反馈控制方案最大限度地减少了所需的外部元件数量。 开关频率最高可达1MHz，允许使用小尺寸的元件。热关断和短路保护（SCP）功能确保了可靠且容错的操作。170μA的静态电流使MP9486A可用于电池供电的应用。 MP9486A采用带散热焊盘的SOIC - 8封装。
商品特性
- 4.5V至100V宽输入范围
- 典型3.5A峰值开关电流限制
- 滞回控制：无需补偿
- 最高1MHz开关频率
- 用于LED应用的PWM调光控制输入
- 集成高端MOSFET的短路保护（SCP）
- 170μA静态电流
- 热关断
- 采用带散热焊盘的SOIC - 8封装
应用领域
- 踏板车、电动自行车控制电源
- 太阳能系统
- 汽车系统电源
- 工业电源
- 高功率LED驱动器
