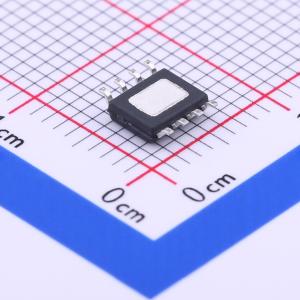

MP4688DN-LF-Z

80V输入、1A大功率LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款高压输入降压开关稳压器，可向高功率LED提供高达1A的恒定电流。它集成了一个高端高压功率MOSFET，电流限制为3.2A（典型值）。4.5V至80V的宽输入范围适用于各种降压应用，非常适合汽车、工业和一般照明应用。采用滞环电流模式控制实现快速响应，可实现20kHz的调光频率。专有的反馈控制方案可最大限度地减少外部元件数量，同时提供典型精度为±5%的LED电流。开关频率高达2MHz，因此允许使用小尺寸的元件。热关断、短路保护和可选的输出电压限制提供可靠的容错操作。170μA的静态电流允许其在电池供电的应用中使用。有SOIC8和带散热焊盘的SOIC8封装可供选择。
品牌名称: MPS(芯源)
商品型号: MP4688DN-LF-Z
商品编号: C404019
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.116克(g)

商品参数

商品概述

MP4688 是一款高压输入降压型开关稳压器，可为高功率 LED 提供高达 1A 的恒定电流。它集成了一个高端高压功率 MOSFET，电流限制为 3.2A（典型值）。4.5V 至 80V 的宽输入范围适用于各种降压应用，非常适合汽车、工业和通用照明应用。采用滞环电流模式控制实现快速响应，可支持 20kHz 的调光频率。MPS 专有的反馈控制方案在提供典型精度为 ±5% 的 LED 电流的同时，最大限度地减少了外部元件的数量。开关频率高达 2MHz，因此允许使用小尺寸的元件。热关断、短路保护和可选的输出电压限制功能确保了可靠、容错的操作。170μA 的静态电流使其可用于电池供电的应用。 MP4688 提供 SOIC8 和带散热焊盘的 SOIC8 封装。

商品特性

4.5V 至 80V 宽工作输入范围
无需输出电容
LED 电流精度 ±5%
滞环控制：无需补偿
高达 2MHz 的开关频率
高达 20kHz 的调光频率
专用 PWM 调光控制输入
集成高端 MOSFET 的短路保护
热关断
200mV 参考电压，实现高效率
效率高达 95%
170μA 静态电流
提供 SOIC8 和带散热焊盘的 SOIC8 封装

应用领域

高功率 LED 驱动器
汽车、工业和通用照明
恒流源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	4.5V~75V
	开关频率	2MHz
	通道数	1
	输出电流	730mA

	属性	参数值
	调光	PWM
	特性	过温保护(OTP)；短路保护(SCP)
	拓扑结构	降压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	5%
