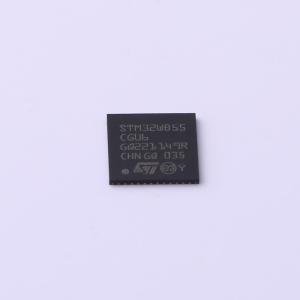

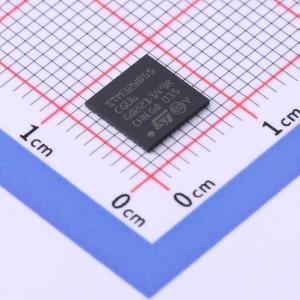

STM32WB55CGU6
超低功耗双核64 MHz Arm Cortex-M4 + 32MHz Cortex-M0+ MCU，具有1 MB Flash存储器、蓝牙5, 802.15.4、USB、LCD和AES-256
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：包含先进的专利技术射频：2.4 GHz RF 收发器，支持蓝牙 5.2 规范、IEEE 802.15.4-2011 PHY 和 MAC，支持 Thread 和 Zigbee 3.0。 接收灵敏度：蓝牙低功耗 1 Mbps 时为 -96 dBm，802.15.4 为 -100 dBm。 可编程输出功率高达 +6 dBm，步长为 1 dB。 集成巴伦以减少物料清单。 支持 2 Mbps。 专用 Arm 32 位 Cortex M0+ CPU 用于实时射频层。 精确的 RSSI 以实现功率控制。 适用于需要符合射频法规 ETSI EN 300 328、EN 300 440、FCC CFR47 Part 15 和 ARIB STD-T66 的系统
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32WB55CGU6
- 商品编号
- C404023
- 商品封装

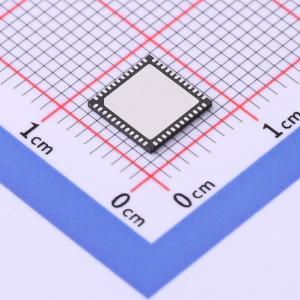

- UFQFPN-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 2.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4 | |
| CPU最大主频 | 64MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 1MB |
| 属性 | 参数值 | |
|---|---|---|
| 程序存储器类型 | FLASH | |
| RAM容量 | 256KB | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.71V~3.6V |
商品概述
该产品是一款集成2.4GHz无线收发器的超低功耗微控制器，支持蓝牙5.2、IEEE 802.15.4、Thread及Zigbee 3.0等多种无线协议，具备高性能处理能力、丰富的外设接口和安全特性，适用于符合相关射频法规的系统。
商品特性
- 无线收发器：2.4GHz RF收发器支持蓝牙5.2、IEEE 802.15.4-2011 PHY和MAC，支持Thread和Zigbee 3.0；RX灵敏度为蓝牙低功耗1Mbps时-96dBm、802.15.4时-100dBm；可编程输出功率最高+6dBm，步进1dB；集成巴伦以减少BOM；支持2Mbps；配备专用Arm 32位Cortex M0+ CPU用于实时无线电层；精确RSSI可实现功率控制；支持外部PA；提供集成无源器件（IPD）配套芯片（MLPF-WB-01E3或MLPF-WB-02E3）优化匹配。
- 超低功耗平台：电源电压范围1.71至3.6V；工作温度范围-40℃至85/105℃；关断模式功耗13nA；待机模式（含RTC+32KB RAM）功耗600nA；停止模式（含RTC+256KB RAM）功耗2.1μA；活动模式MCU（RF和SMPS开启）功耗<53μA/MHz；无线电接收功耗4.5mA，发射0dBm时功耗5.2mA。
- 封装：提供UFQFPN48（7×7mm焊盘）、VFQFPN68（8×8mm焊盘）、WLCSP100（0.4mm间距）、UFBGA129（0.5mm间距）多种封装。
- 核心处理器：Arm 32位Cortex-M4 CPU带FPU，自适应实时加速器（ART Accelerator）支持Flash零等待执行，最高频率64MHz，具备MPU、80 DMIPS和DSP指令；性能基准为1.25 DMIPS/MHz（Drystone 2.1）、219.48 CoreMark（64MHz时3.43 CoreMark/MHz）；能量基准为303 ULPMark CP得分。
- 电源与复位管理：高效嵌入式SMPS降压转换器带智能旁路模式；超安全低功耗BOR（掉电复位）有5个可选阈值；超低功耗POR/PDR；可编程电压检测器（PVD）；VBAT模式支持RTC和备份寄存器。
- 时钟源：32MHz晶振带集成微调电容（用于无线电和CPU时钟）；32kHz晶振用于RTC（LSE）；内部低功耗32kHz（±5%）RC（LSI1）；内部低功耗32kHz（稳定性±500ppm）RC（LSI2）；内部多速100kHz至48MHz振荡器（由LSE自动微调，精度优于±0.25%）；高速内部16MHz工厂微调RC（±1%）；2x PLL用于系统时钟、USB、SAI和ADC。
- 存储：最高1MB Flash带扇区保护（PCROP）防止读写操作；最高256KB SRAM（含64KB硬件奇偶校验）；20×32位备份寄存器；引导加载器支持USART、SPI、I2C和USB接口；支持OTA（空中）蓝牙低功耗和802.15.4更新；Quad SPI内存接口带XIP；1K字节（128双字）OTP。
- 模拟外设（低至1.62V）：12位ADC（4.26 Msps，硬件过采样最高16位，200μA/Msps）；2个超低功耗比较器；精确2.5V或2.048V参考电压缓冲输出。
- 系统外设：处理器间通信控制器（IPCC）用于蓝牙低功耗和802.15.4通信；硬件信号量用于CPU间资源共享；2个DMA控制器（各7通道）支持ADC、SPI、I2C、USART等外设；1个USART（支持ISO 7816、IrDA等模式）；1个LPUART（低功耗）；2个SPI（32Mbit/s）；2个I2C（SMBus/PMBus）；1个SAI（双通道高质量音频）；1个USB 2.0 FS设备（无晶振）；触摸感应控制器（最多18个传感器）；LCD 8×40带升压转换器；多种定时器（含高级、超低功耗等类型）；独立看门狗和窗口看门狗。
- 安全与标识：安全固件安装（SFI）用于蓝牙低功耗和802.15.4软件栈；3个硬件加密AES（最高256位）；客户密钥存储/密钥管理器服务；硬件公钥授权（PKA）；支持RSA、Diffie-Helman、ECC over GF(p)等加密算法；真随机数生成器（RNG）；扇区保护防止读写操作；CRC计算单元；96位和IEEE 64位ID（可派生802.15.4 64位和蓝牙低功耗48位EUI）。
- 其他：最多72个快速I/O（70个5V耐受）；支持串行线调试（SWD）和JTAG；应用交叉触发（带输入/输出）；嵌入式跟踪宏单元；所有封装符合ECOPACK2标准。
应用领域
- 适用于符合ETSI EN 300 328、EN 300 440、FCC CFR47 Part 15和ARIB STD-T66射频法规的系统。
