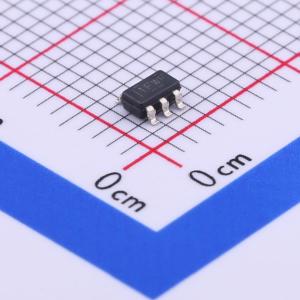

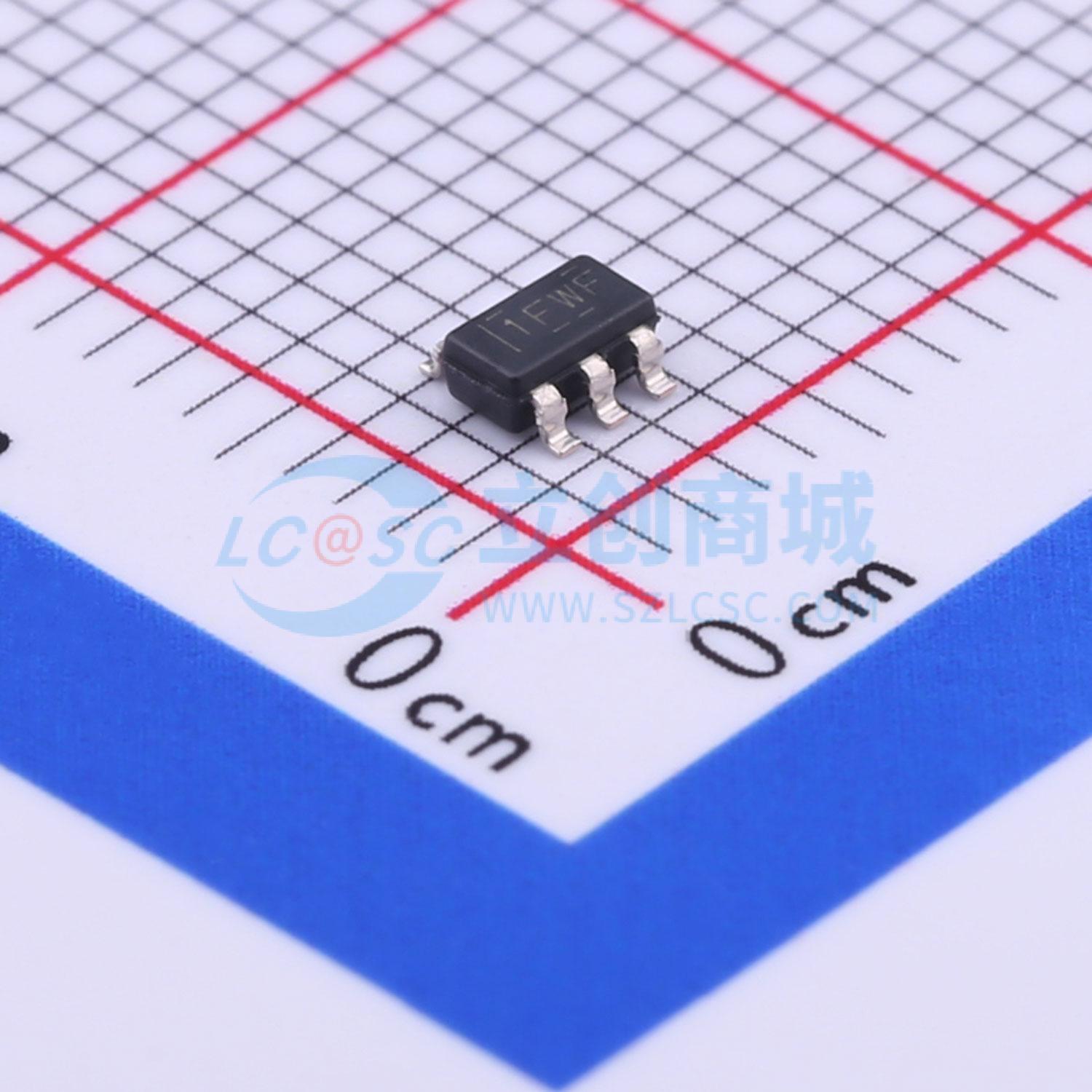

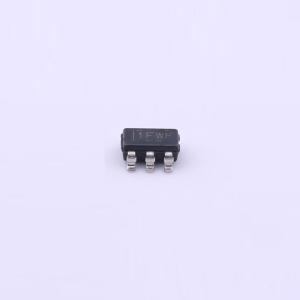

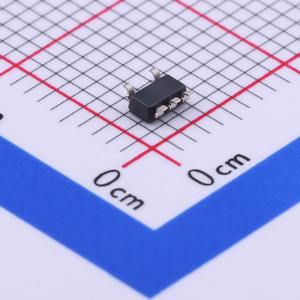

温馨提醒：图片仅供参考，商品以实物为准
TLV75533PDBVR
具有使能功能的 500mA、高 PSRR、低 IQ、低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV755P 具有使能功能的 500mA、高 PSRR、低 IQ、低压降稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV75533PDBVR
- 商品编号
- C404027
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 46dB@(100kHz) | |
| 压差 | 238mV@(500mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 25uA | |
| 噪声 | 71.5uVrms | |
| 特性 | 欠压锁定；软启动；过热保护；过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TLV755P是一款超小型、低静态电流、低压差稳压器（LDO），可提供500 mA电流，具备出色的线路和负载瞬态性能。该器件支持1.45 V至5.5 V的输入电压范围，针对各种应用进行了优化。为了降低成本并减小解决方案尺寸，该器件提供0.6 V至5 V的固定输出电压，以支持现代微控制器（MCU）的较低核心电压。此外，TLV755P具有低静态电流（IQ）和使能功能，可将待机功耗降至最低。该器件具备内部软启动功能，可降低浪涌电流，从而为负载提供受控电压，并在启动期间将输入电压降降至最低。在关断时，该器件会主动下拉输出，以快速释放输出端电荷，并确保启动状态已知。 TLV755P搭配小型陶瓷输出电容即可保持稳定，从而使整体解决方案尺寸更小。精密带隙和误差放大器的典型精度为1%。所有器件版本均集成了热关断、电流限制和欠压锁定（UVLO）功能。TLV755P具有内部折返式电流限制功能，有助于在短路事件期间降低热耗散。
商品特性
- 输入电压范围：1.45 V至5.5 V
- 低静态电流（IQ）：25 μA（典型值）
- 低压差：在500 mA（3.3 V输出）时为–238 mV（最大值）
- 输出精度：1%（85°C时最大值）
- 内置软启动，输出电压单调上升
- 折返式电流限制
- 主动输出放电
- 高电源抑制比（PSRR）：100 kHz时为46 dB
- 搭配1 μF陶瓷输出电容可保持稳定
- 封装形式：2.9 mm × 1.6 mm SOT - 23 - 5、1 mm × 1 mm X2SON - 4、2 mm × 2 mm WSON - 6
应用领域
- 机顶盒、电视和游戏机
- 便携式和电池供电设备
- 台式机、笔记本电脑和超极本
- 平板电脑和遥控器
- 白色家电和电器
- 电网基础设施和保护继电器
- 摄像头模块和图像传感器
