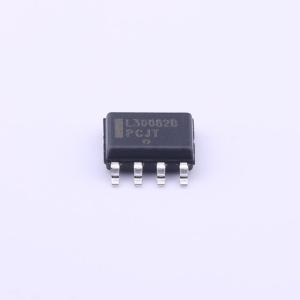

NCL30082BDR2G
NCL30082BDR2G 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 用于 LED 照明的可调光准谐振初级侧电流 模式控制器，具有温度折回
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCL30082BDR2G
- 商品编号
- C403847

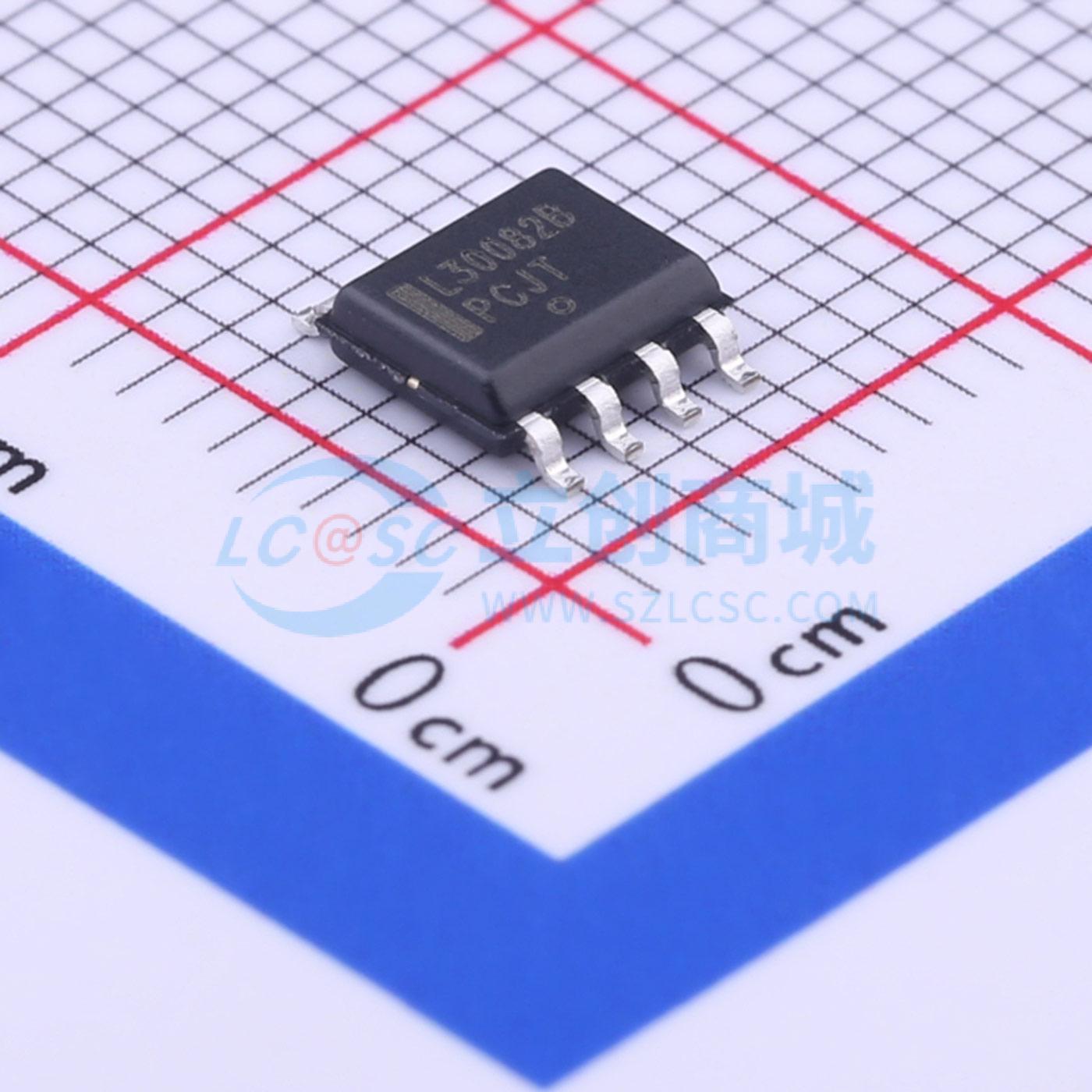

- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | AC-DC | |
| 工作电压(DC) | 8.8V~20V | |
| 开关频率 | 65kHz |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 1 | |
| 调光 | 模拟；PWM | |
| 拓扑结构 | 反激 | |
| 工作温度 | -40℃~+125℃ |
商品概述
NCL30082 是一种 PWM 电流模式控制器，适用于隔离反激式和非隔离恒流拓扑。该控制器以准谐振模式工作，以提供高效率。由于采用了一种新颖的控制方法，该器件能够从初级侧精确调节恒定的 LED 电流。这样就无需次级侧反馈电路、偏置电路和光耦合器。
该器件高度集成，所需的外部元件数量最少。内置了强大的安全保护功能，简化了设计。该器件支持模拟/数字调光以及热电流折返。虽然 NCL30082 集成了固定的过电压保护，但设计者可以灵活地编程设置更低的 OVP 水平。
商品特性
- 准谐振峰值电流模式控制操作
- 原边检测（无需光耦）
- 宽VCC范围
- 具有12V栅极箝位的300mA源/500mA灌Totem Pole驱动器
- 精确LED恒流调节，典型值±1%
- 线路前馈以增强调节精度
- 低LED电流纹波
- 用于电流调节的250mV ±2%保证电压基准
- 带谷底填充输入级的~0.9功率因数
- 低启动电流，典型值13μA
- 模拟或数字调光
- 热折返
- 宽温度范围：-40至+125℃
- 无铅、无卤素MSL1产品
- 强大的保护特性
- 过压/LED开路保护
- 过温保护
- 次级二极管短路保护
- 输出短路保护
- 短路电流检测引脚故障检测
- 锁存和自动恢复版本
- 棕色输出
- VCC欠压锁定
- 热关断
- 这些设备是无铅和无卤素/无溴化阻燃剂的产品
应用领域
- 一体化LED灯泡
- LED电源驱动器
- LED光源模块
