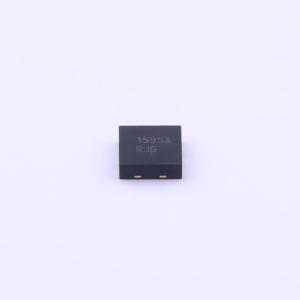

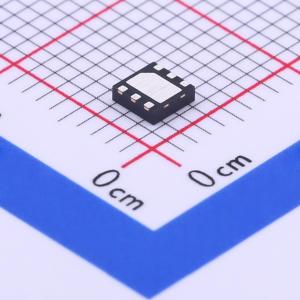

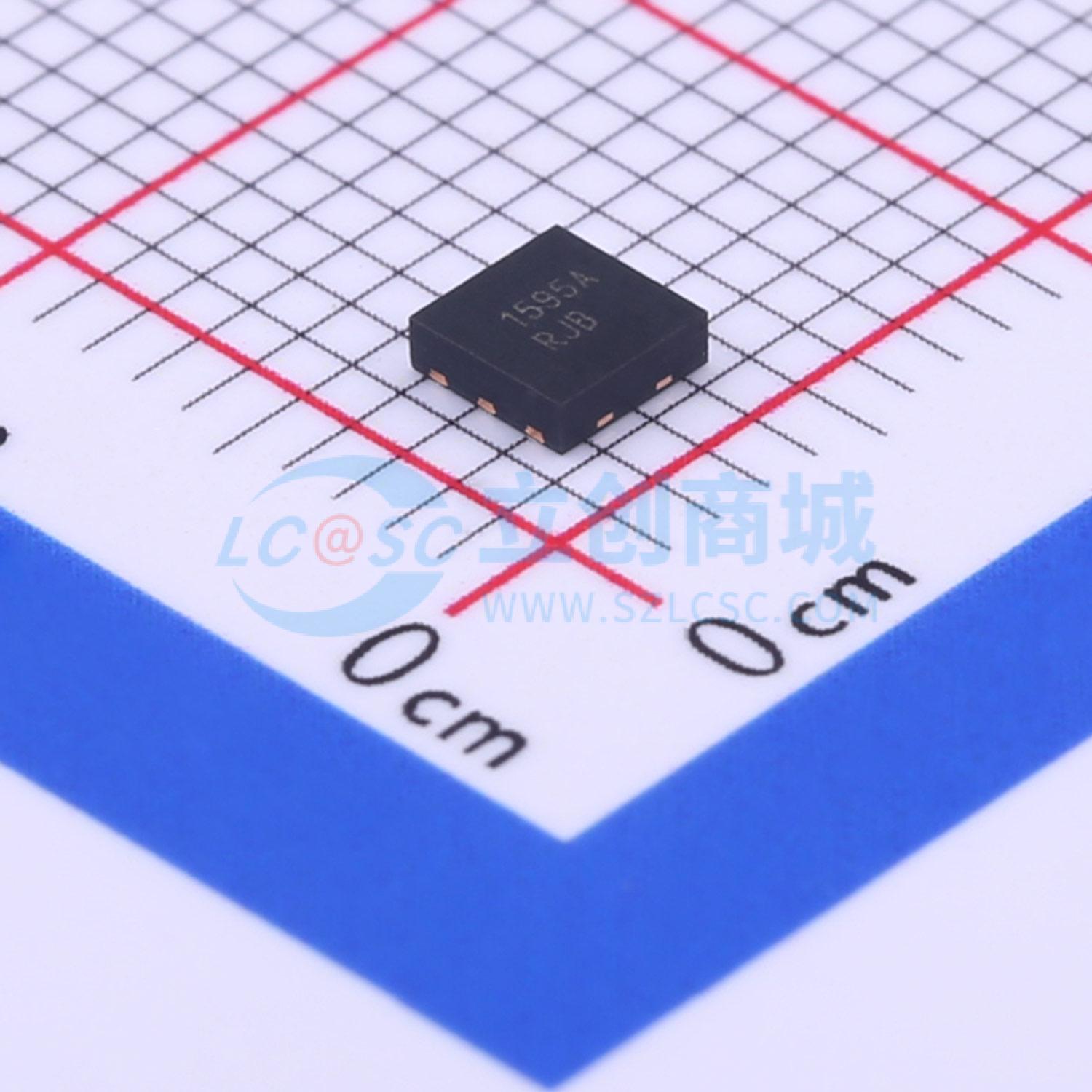

温馨提醒：图片仅供参考，商品以实物为准

NCP1595AMNTWG

1 MHz、1.5 A 同步降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP1595/A/C系列是固定1MHz、高输出电流的同步PWM转换器,集成了低阻抗的高侧P通道MOSFET和低侧N通道MOSFET。这些转换器利用电流模式控制,能够将4.0 V到5.5 V的输入电压转换为低至0.8 V的输出电压,最大输出电流为1.5 A。该系列包括内部固定的开关频率和软启动功能,以限制浪涌电流。此外,还具有逐周期电流限制、短路保护和过温保护功能。
品牌名称: onsemi(安森美)
商品型号: NCP1595AMNTWG
商品编号: C403848
商品封装: DFN-6-EP(3x3)
包装方式: 编带
商品毛重: 0.121克(g)

商品参数

商品概述

NCP1595/A/C系列是固定1 MHz、高输出电流的同步PWM转换器，集成了低电阻高端P沟道MOSFET和低端N沟道MOSFET。NCP1595/A/C采用电流模式控制，可提供快速瞬态响应和出色的环路稳定性。它能将4.0 V至5.5 V的输入电压降压至低至0.8 V的输出电压，且能够提供高达1.5 A的电流。 NCP1595/A/C具备内部固定开关频率（FSW）和内部软启动功能，以限制浪涌电流。使用EN引脚，关断电源电流可降至最大3 μA。其他特性包括逐周期电流限制、短路保护和热关断。

商品特性

输入电压范围：4.0 V至5.5 V
内部140 mΩ高端开关P沟道MOSFET和90 mΩ低端N沟道MOSFET
固定1 MHz开关频率
逐周期电流限制
过温保护
内部软启动
轻载时二极管仿真（NCP1595C禁用）
打嗝模式短路保护
带预偏置输出负载启动
可调输出电压低至0.8 V
这些是无铅器件

应用领域

DSP电源
硬盘驱动器
计算机外设
家庭音频
机顶盒
网络设备
LCD电视
无线和DSL/电缆调制解调器
USB供电设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~5.5V
	输出电压	800mV~5.5V
	输出电流	1.5A
	开关频率	1MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
