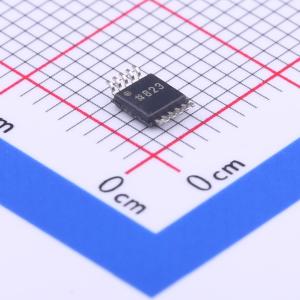

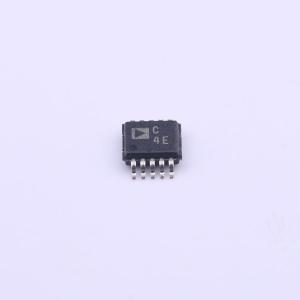

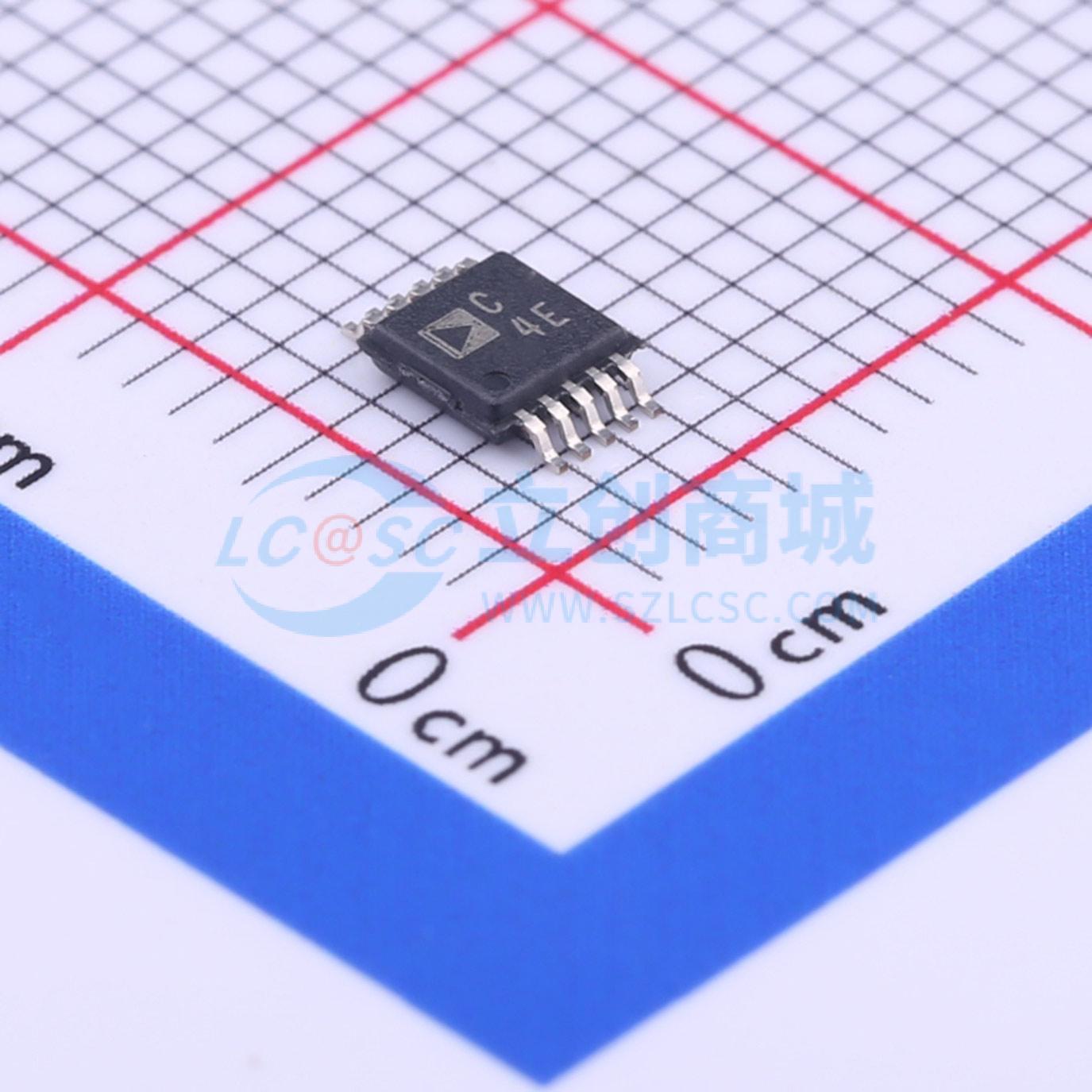

温馨提醒：图片仅供参考，商品以实物为准
AD7691BRMZ-RL7
18位、1.5 LSB INL、250 kSPS PulSAR差分ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 18位、1.5 LSB INL、400 kSPS PulSAR® 差分ADC，采用MSOP/QFN封装
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7691BRMZ-RL7
- 商品编号
- C403858
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.056克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 18位 | |
| 采样率 | 250kHz | |
| 通道数 | 1 | |
| 工作电压 | 2.3V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1.5LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 102dB | |
| 时钟/振荡器 | 内置 | |
| 基准电压源 | 外置 | |
| ADC架构 | SAR | |
| 静态电流 | 1nA |
商品概述
AD7691是一款18位、电荷再分配、逐次逼近型模数转换器(ADC)，采用2.3 V至5 V单电源(VDD)供电。该器件内置一个低功耗、高速、18位无失码采样ADC、一个内部转换时钟和一个多功能串行接口端口。在CNV上升沿，该器件对IN+与IN−引脚之间的电压差进行采样。这两个引脚上的电压摆幅在0 V和REF之间，相位相反。基准电压REF由外部提供，并且可以设置为电源电压。 该器件的功耗和吞吐速率呈线性变化关系。 SPI兼容串行接口还能够利用SDI输入，将几个ADC以菊花链形式连结到一个三线式总线上，并提供一个可选的繁忙指示。采用独立的VIO电源时，该器件与1.8 V、2.5 V、3 V或5 V逻辑兼容。 AD7691采用10引脚MSOP封装或10引脚QFN (LFCSP)封装，工作温度范围为 -40°C至 +85°C。
商品特性
- 18位分辨率、无失码
- 吞吐速率：250 kSPS
- 积分非线性(INL)：典型值 ±0.75 LSB，最大值 ±1.5 LSB(FSR的±6 ppm)
- 动态范围：102 dB(典型值，250 kSPS)
- 过采样动态范围：125 dB (1 kSPS)
- 无噪声分辨率：20位(1 kSPS)
- 有效分辨率：22.7位(1 kSPS)
- 信纳比(SINAD)：101.5 dB(典型值，1 kHz)
- 总谐波失真(THD)：−125 dB(典型值，1 kHz)
- 真差分模拟输入范围：±VREF 0 V至VREF ，两个输入上的VREF均可高达VDD
- 无流水线延迟
- 2.3 V至5 V单电源供电，1.8 V/2.5 V/3 V/5 V逻辑接口
- 串行接口：SPI/QSPI/MICROWIRE/DSP兼容
- 能够以菊花链形式连接多个ADC
- 可选的繁忙指示功能
- 功耗1.35 mW (2.5 V/100 kSPS)、4 mW (5 V/100 kSPS)、7.4 μW (2.5 V/100 SPS)
- 待机电流：1 nA
- 10引脚封装：MSOP(MSOP-8尺寸)和3 mm×3 mm QFN (LFCSP)(SOT-23尺寸)
- 与18位AD7690和16位AD7693、AD7688、AD7687引脚兼容
应用领域
- 电池供电设备
- 数据采集
- 地震数据采集系统
- 仪器仪表
- 医疗仪器
