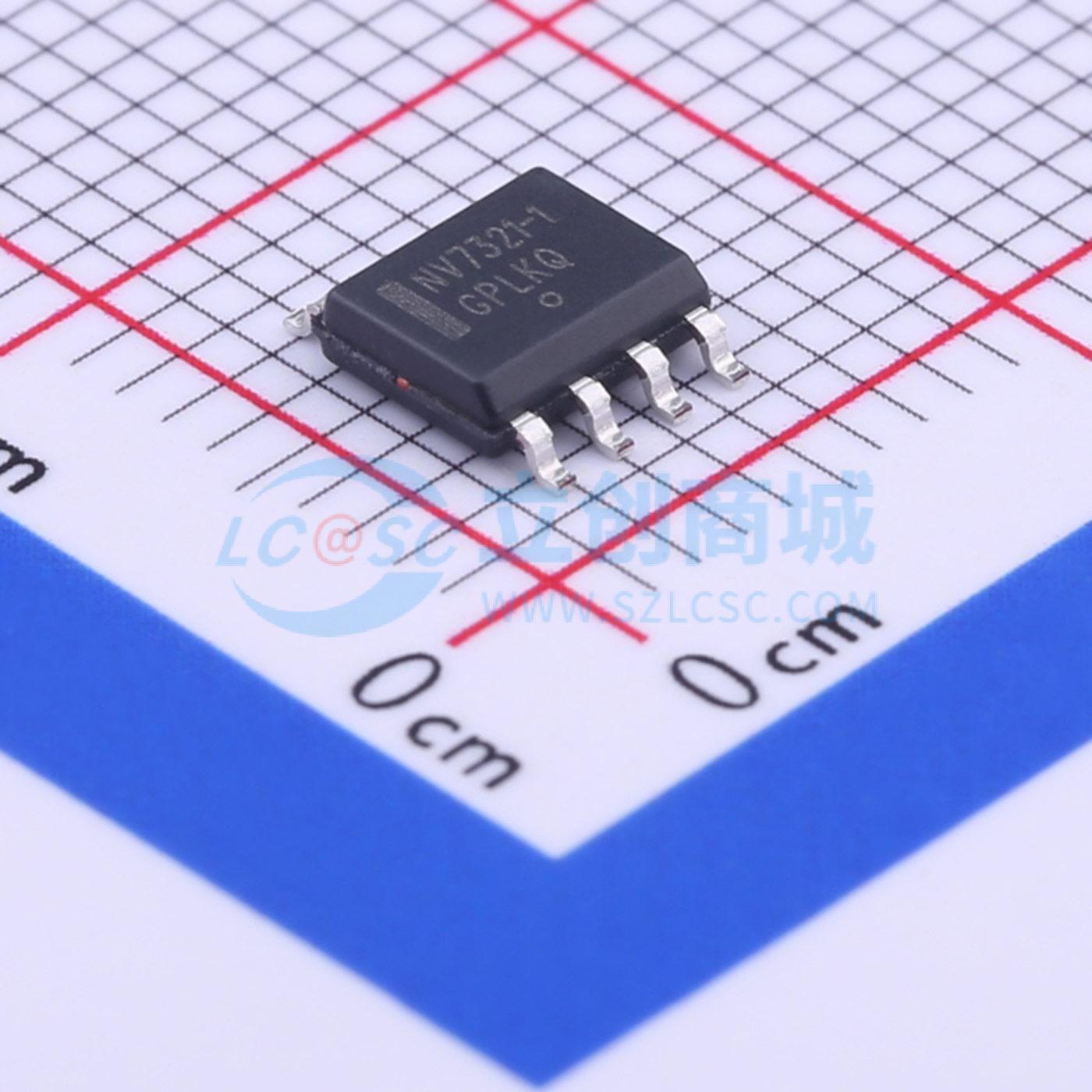

温馨提醒：图片仅供参考，商品以实物为准

NCV7321D11R2G

独立LIN收发器

描述: NCV7321是一款功能齐全的本地互连网络(LIN)收发器，设计用于在LIN协议控制器和物理总线之间进行接口。
品牌名称: onsemi(安森美)
商品型号: NCV7321D11R2G
商品编号: C403849
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.216克(g)

商品参数

商品概述

NCV7321是一款功能齐全的本地互连网络（LIN）收发器，旨在实现LIN协议控制器与物理总线之间的接口连接。该收发器采用I3T技术，可使高压模拟电路和数字功能在同一芯片上共存。 LIN总线旨在以尽可能低的成本，实现门锁、后视镜、汽车座椅和天窗等控制设备的低速数据通信。该总线的设计旨在尽可能减少布线，每个节点使用单根导线实现通信。每个节点都有一个从MCU状态机，可识别并转换特定功能的指令。LIN总线的主要优势在于，所有功能都不具有时间紧迫性，且通常与乘客舒适度相关。

商品特性

符合LIN规范修订版2.x（向后兼容1.3版）和J2602标准
总线电压±45 V
传输速率1 kbps至20 kbps
支持K线总线架构
热关断功能
LIN和WAKE引脚对电源和地的无限短路保护
负载突降保护（45 V）
总线引脚可防止汽车环境中的瞬态干扰
电磁干扰（EMI）兼容集成斜率控制
正常模式：LIN收发器启用，可通过LIN总线进行通信，INH开关开启
睡眠模式：LIN收发器禁用，VBB功耗降至最低，INH开关关闭
待机模式：上电后或唤醒事件后进入过渡模式，INH开关开启；可通过LIN命令或WAKE引脚的数字信号（如外部开关）将组件从睡眠模式唤醒至待机模式
NCV前缀适用于汽车及其他需要独特生产场地和控制变更要求的应用；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
这些器件为无铅、无卤素/无溴化阻燃剂（BFR）产品，符合RoHS标准

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LIN收发器
	类型	收发器
	通讯模式	-
	驱动器数	1
	接收器数	1

	属性	参数值
	工作电压	5V~27V
	数据速率	20Kbps
	接收器滞后	-
	工作温度	-40℃~+125℃
