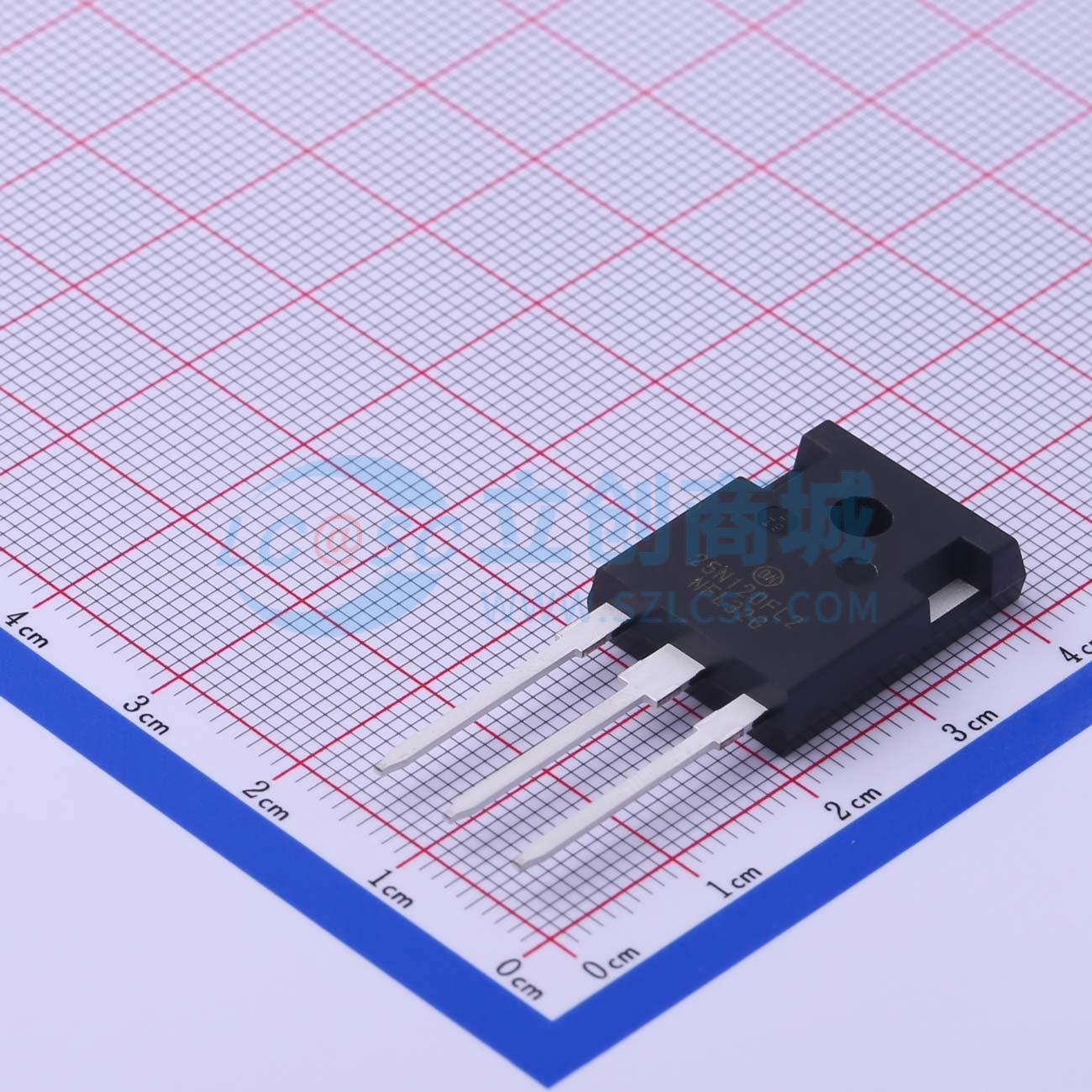

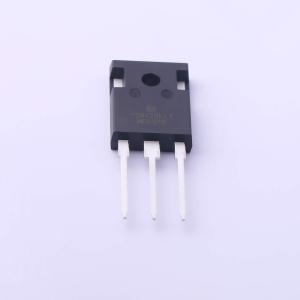

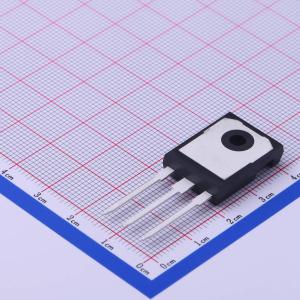

NGTB25N120FL2WG
绝缘栅双极晶体管，采用场截止II型沟槽结构，适用于UPS和太阳能应用，内置软快速续流二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款隔离门极双极晶体管 (IGBT) 采用坚固耐用、经济高效的场截止 II 沟槽结构，为要求苛刻的开关应用提供卓越性能，提供低导通状态电压，并最大限度降低开关损耗。此款 IGBT 非常适合 UPS 和太阳能应用。此器件集成了一个柔软、快速的组合封装续流二极管，采用低正向电压。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NGTB25N120FL2WG
- 商品编号
- C403845
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 385W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 50A | |
| 集电极脉冲电流(Icm) | 100A | |
| 集电极截止电流(Ices) | 400uA | |
| 集射极饱和电压(VCE(sat)) | 2V | |
| 栅极阈值电压(Vge(th)) | 5.5V | |
| 栅极电荷量(Qg) | 178nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 4.42nF | |
| 输出电容(Coes) | 151pF | |
| 反向传输电容(Cres) | 81pF | |
| 开启延迟时间(Td(on)) | 87ns | |
| 关断延迟时间(Td(off)) | 179ns | |
| 导通损耗(Eon) | 1.95mJ | |
| 关断损耗(Eoff) | 600uJ | |
| 反向恢复时间(Trr) | 154ns | |
| 工作温度 | -55℃~+175℃@(Tj) |
