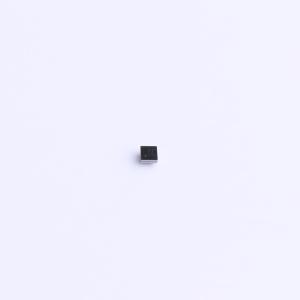

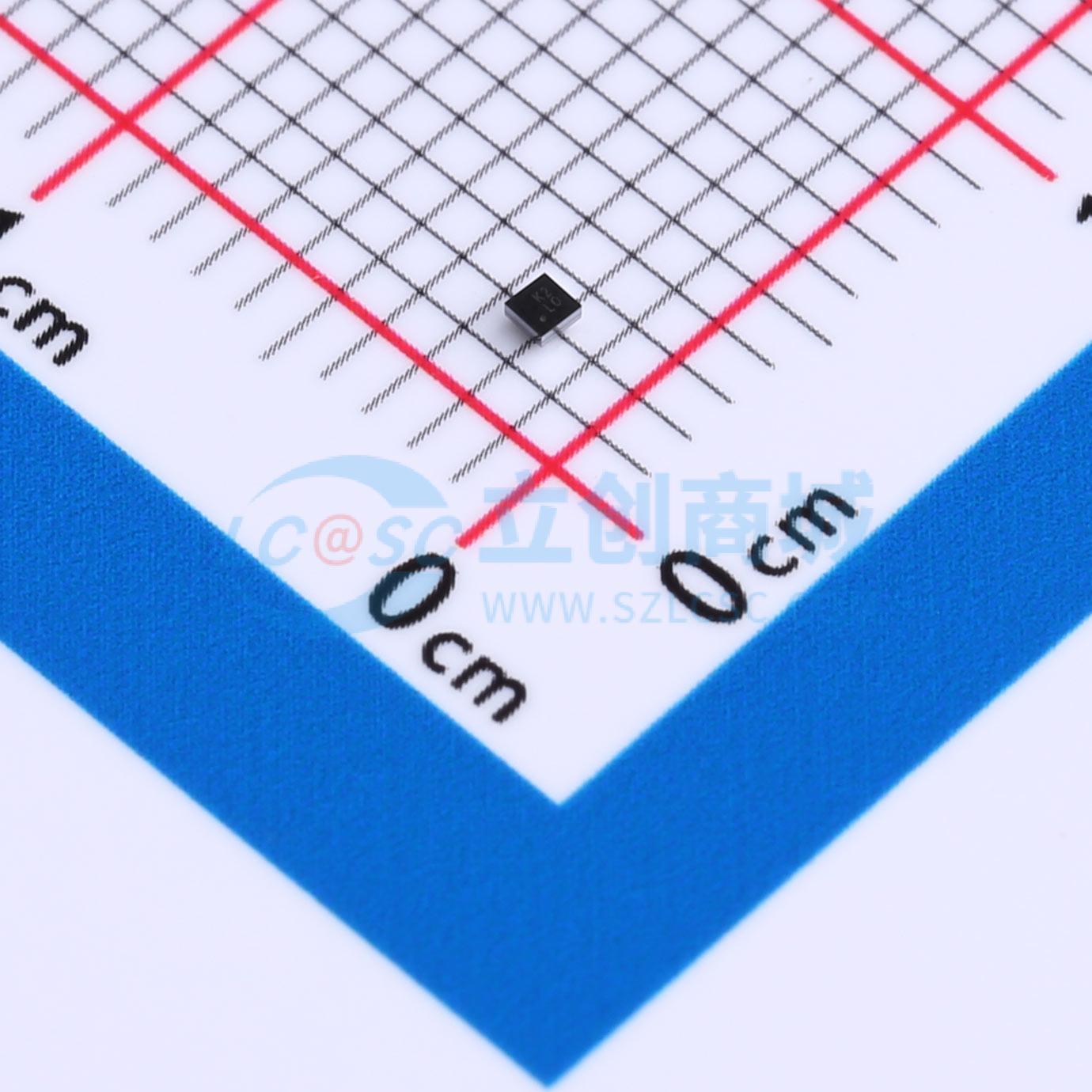

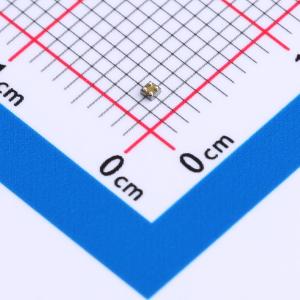

SGM2578YG/TR

超小型、低输入电压、低导通电阻负载开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SGM2578是一款超小型、低导通电阻（R(ON)）且具备受控开启功能的负载开关。该器件包含一个N沟道MOSFET，可在1V至5V的输入电压范围内工作。该开关由EN引脚控制，此引脚能够直接与低电压控制信号连接
品牌名称: SGMICRO(圣邦微)
商品型号: SGM2578YG/TR
商品编号: C403706
商品封装: WLCSP-4B
包装方式: 编带
商品毛重: 0.028克(g)

商品参数

商品概述

SGM2578是一款超小型、具有受控导通功能的低导通电阻（RON）负载开关。该器件包含一个N沟道MOSFET，可在1V至5V的输入电压范围内工作。开关由EN引脚控制，该引脚能够直接与低电压控制信号接口。当输出负载超过电流限制阈值时，SGM2578器件通过使用恒流模式将输出电流限制在安全水平。当输出电压高于输入电压时，内部反向电压比较器会禁用电源开关，以保护开关输入侧的器件。 SGM2578采用绿色WLCSP-0.9×0.9 -4B封装，工作温度范围为-40℃至+85℃。

商品特性

低输入电压：1V至5V
超低导通电阻（RON）：
- 当VIN = 5.0V时，RON = 54mΩ
- 当VIN = 3.6V时，RON = 54mΩ
- 当VIN = 2.5V时，RON = 58mΩ
- 当VIN = 1.8V时，RON = 74mΩ
- 当VIN = 1.2V时，RON = 84mΩ
- 当VIN = 1.0V时，RON = 84mΩ
最大连续开关电流1A
静态电流：5μA（典型值）
关断电流：<1.5μA
低控制输入阈值，可使用低电压逻辑
受控转换速率，避免浪涌电流
快速输出放电（QOD）
通过IEC 60950-1第2版、修订1、附录CC、测试程序1评估，并附有CB报告
采用绿色WLCSP-0.9×0.9 -4B封装

应用领域

电池供电设备
便携式工业设备
便携式医疗设备
便携式媒体播放器
销售点终端
GPS设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	1A

	属性	参数值
	工作电压	1V~5V
	导通电阻	54mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；过流保护(OCP)
