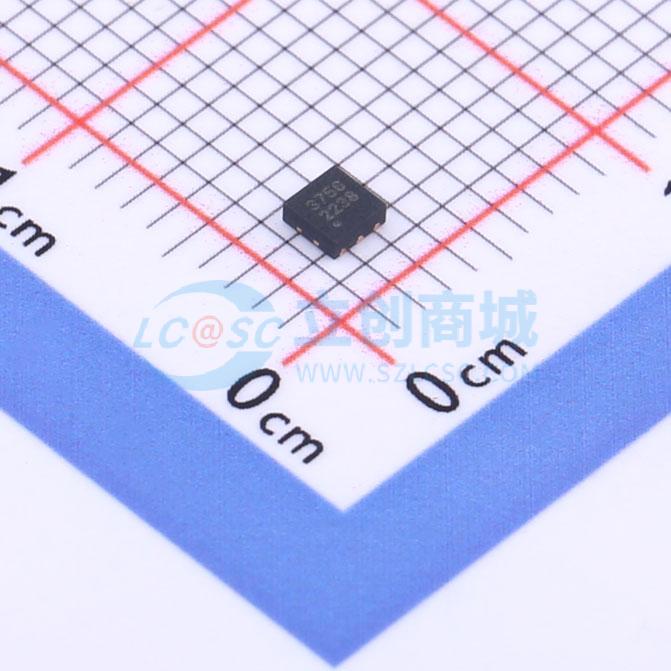

SGM3756YTDI6G/TR

具备PWM控制功能、38V高效升压型白光LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有40V额定集成开关FET的升压转换器，可驱动串联LED。该升压转换器具有40V、1.5A内部MOSFET，可驱动单串或并联LED灯串，用于小尺寸至大尺寸面板背光。默认白光LED电流由外部传感电阻RsET设置，反馈电压调节至200mV。运行期间，可通过向CTRL引脚施加脉冲宽度调制（PWM）信号来控制LED电流，占空比决定反馈参考电压
品牌名称: SGMICRO(圣邦微)
商品型号: SGM3756YTDI6G/TR
商品编号: C403708
商品封装: TDFN-6-EP(2x2)
包装方式: 编带
商品毛重: 0.016克(g)

商品参数

商品概述

SGM3756 配备了40V额定集成开关场效应晶体管，是一款用于串联驱动LED的升压转换器。该升压转换器内置40V、1.5A的MOSFET，因此可以驱动单个或并联的LED串，适用于从小尺寸到大尺寸面板背光的应用。默认的白光LED电流通过外部传感电阻RSET设置，反馈电压调节至200mV，如典型应用所示。在运行过程中，可以通过向CTRL引脚施加脉宽调制（PWM）信号来控制LED电流，其中占空比决定了反馈参考电压。SGM3756不会使LED电流突发变化；因此，在输出电容上不会产生可听见的噪音。为了提供最大保护，该设备具有集成开路LED保护功能，当发生开路LED情况时，该功能会禁用SGM3756以防止输出电压超过IC的最大绝对电压额定值。SGM3756采用绿色TDFN-2x2-6L封装。其工作环境温度范围为-40°C至+85°C。

商品特性

1:250 稳定亮度调光
通过导通铃振消除降低电磁干扰
改进电源抑制比以实现无波纹照明
输入电压范围：2.7V 至 5.5V，集成 40V、1.5A 电流限制 MOSFET
对于 10 个串联 LED 的 38V 开路 LED 保护
1.2MHz 开关频率
200mV 基准电压 PWM 亮度控制
欠压保护
最高可达 90% 效率
内置软启动功能
过热关断
-40℃ 至 85℃ 工作温度范围
采用绿色 TDFN-2x2-6L 封装

应用领域

智能手机背光
平板电脑背光
PDA、手持计算机、GPS接收器
便携式媒体播放器，便携式电视
小尺寸和中型显示器的白光LED背光

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.7V~5.5V
	开关频率	1.2MHz
	通道数	1
	输出电流	20mA

	属性	参数值
	调光	PWM
	特性	过压保护(OVP)；过温保护(OTP)；欠压保护(UVP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
