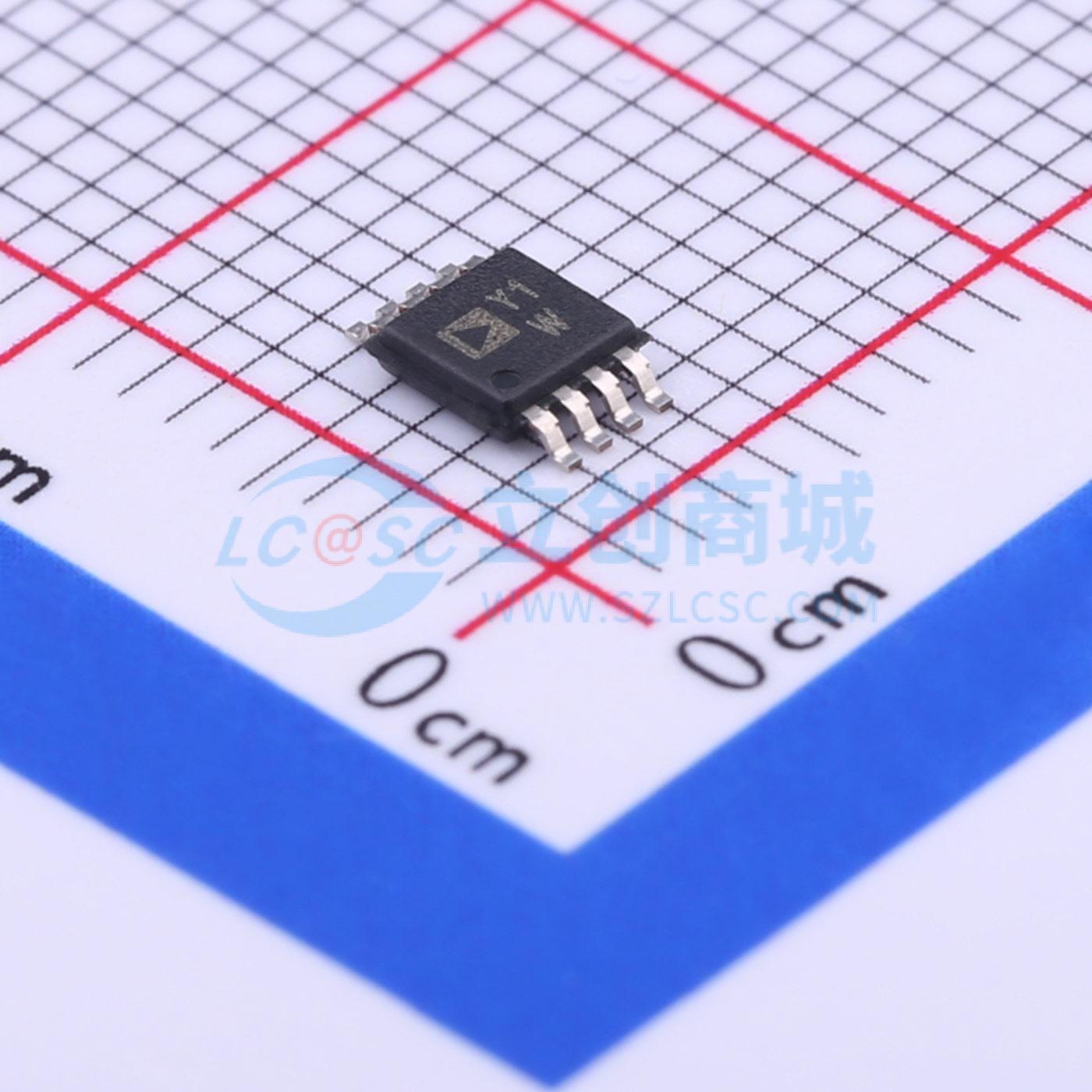

温馨提醒：图片仅供参考，商品以实物为准
AD8236ARMZ-R7
40 uA微功耗、零交越失真仪表放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 40μA微功耗仪表放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8236ARMZ-R7
- 商品编号
- C403647
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 110dB | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电压(Vos) | 3.5mV | |
| 带宽(-3db) | - | |
| 压摆率(SR) | 0.011V/us | |
| 输出电流 | 55mA | |
| 轨到轨 | 轨到轨输入；轨到轨输出 | |
| 输出类型 | 单端 |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 30uA | |
| 输入失调电压温漂(Vos TC) | 2.5uV/℃ | |
| 工作温度 | -40℃~+125℃ | |
| 输入电压噪声密度(eN) | 76nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 0.5pA | |
| 单电源电压 | 1.8V~5.5V | |
| 稳定时间 | 444us | |
| 功能特性 | 外部电阻增益；ESD保护；EMI滤波/RF抑制 | |
| 电压增益 | 5V/V~200V/V | |
| 增益误差 | 0.05% |
商品概述
AD8236是功耗最低的仪表放大器。它具有轨到轨输出，可以采用低至1.8 V的电源供电。最大电源电流为40 μA，因此该器件是电池供电应用的绝佳选择。 高输入阻抗、1 pA的低输入偏置电流、110 dB的高共模抑制比(CMRR，G = 100)、小尺寸以及低功耗，使AD8236极具应用价值。它具有比典型三运放仪表放大器更宽的共模电压，因此非常适合采用1.8 V或3 V电源供电的应用。创新的输入级可提供较宽的轨到轨输入电压范围，而不会发生其它设计常见的交越失真。 AD8236采用8引脚MSOP封装，额定温度范围为 -40°C至 +125°C工业温度范围。
商品特性
- 低功耗：40 μA电源电流(最大值)
- 低输入电流：输入偏置电流1 pA，输入失调电流0.5 pA
- 高共模抑制比(CMRR)：110 dB (G = 100)
- MSOP封装，节省空间
- 零输入交越失真
- 轨到轨输入和输出
- 增益通过单个电阻设置
- 工作电压范围：1.8 V至5.5 V
应用领域
- 医疗仪器
- 低端电流检测
- 便携式设备
