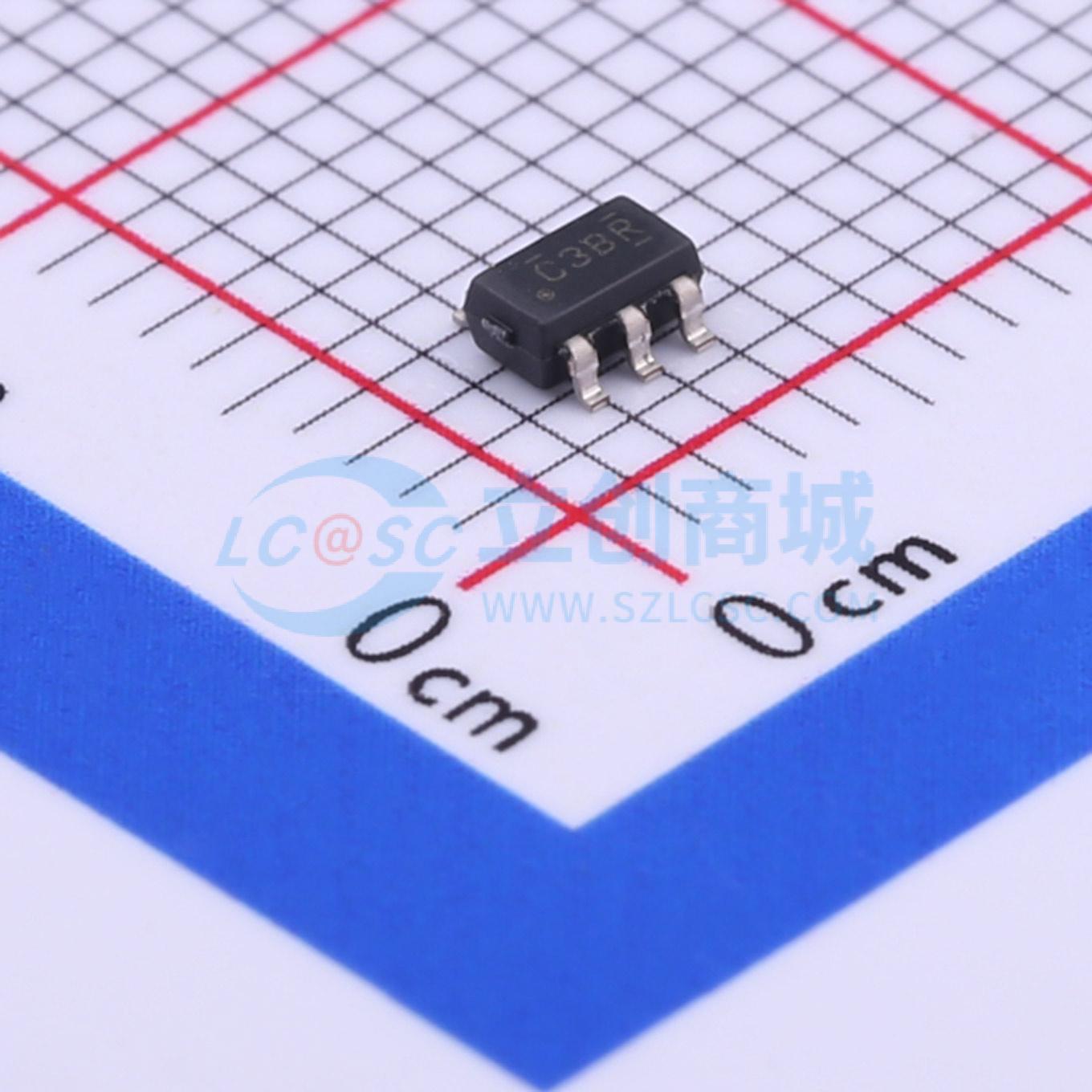

SN74LVC1G132DBVR
带施密特触发器输入的单路2输入与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G132 具有施密特触发输入的单路 2 输入、1.65V 至 5.5V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G132DBVR
- 商品编号
- C403723
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.16V~3.33V | |
| 输入低电平(VIL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.3V；3.8V | |
| 输出低电平(VOL) | 550mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 5.3ns@3.3V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
SN74LVC1G132是带施密特触发输入的单2输入与非门，设计用于1.65V~5.5V VCC工作，正逻辑下可实现Y = A × B 或 Y = A + B的布尔功能。由于施密特作用，该器件对正向信号和负向信号具有不同的输入阈值电平，即使输入斜率最慢也可触发，仍可输出干净无抖动的输出信号。该器件针对部分掉电应用做了完整规范，Ioff电路可禁用输出，避免器件断电时产生有害回流电流。该器件可提供NanoStar和NanoFree封装。
商品特性
- 锁存性能超过100mA，符合JESD 78 II类规范
- ESD防护性能符合JESD 22标准，人体模型2000V、机器模型200V、带电器件模型1000V
- 支持5V VCC工作
- 输入可承受最高5.5V电压
- 3.3V条件下最大传输延迟tpd为5.3ns
- 低功耗，ICC最大值为10μA
- 3.3V条件下输出驱动能力为±24mA
- Ioff支持部分掉电模式运行
- 施密特触发输入，可适配慢斜率输入信号，输出信号干净无抖动
应用领域
- AV接收器
- 便携式音频基座
- 蓝光播放器及家庭影院
- 嵌入式个人电脑
- 便携式MP3播放器/录音机
- 个人数字助理PDA
- 电信/服务器交直流电源单控制器的模拟及数字电路
- 客户端及企业级固态硬盘SSD
- LCD/数字高清电视HDTV
- 企业级平板设备
- 服务器视频分析
- 无线耳机、键盘、鼠标
