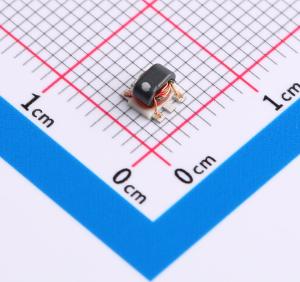

温馨提醒：图片仅供参考，商品以实物为准
TCM2-1T+
贴片式射频变压器，50Ω，3至300 MHz
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该产品是一种表面贴装射频变压器，适用于3到300 MHz的频率范围，具有50Ω的阻抗比。它具有优异的幅度和相位不平衡特性，适用于阻抗匹配、平衡到不平衡转换和推挽放大器等应用。
- 品牌名称
- Mini-Circuits
- 商品型号
- TCM2-1T+
- 商品编号
- C3305180
- 商品封装
- SMD-6P,4.1x3.8mm
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 3MHz~300MHz | |
| 阻抗比-不平衡/平衡 | 1:2 | |
| 插入损耗(最大值) | - |
| 属性 | 参数值 | |
|---|---|---|
| 相位差 | 4° | |
| 幅度差(最大值) | 0.2dB | |
| 回波损耗(最小值) | 16.1dB | |
| 工作温度 | -20℃~+85℃ |
商品特性
- 出色的幅度不平衡度，典型值为 0.2 dB。
- 出色的相位不平衡度，在 1 dB 带宽内典型值为 4°。
- 带镀锡引脚的塑料底座
- 可水洗
应用领域
- 阻抗匹配
- 平衡 - 不平衡转换
- 推挽放大器
