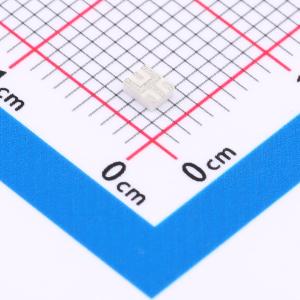

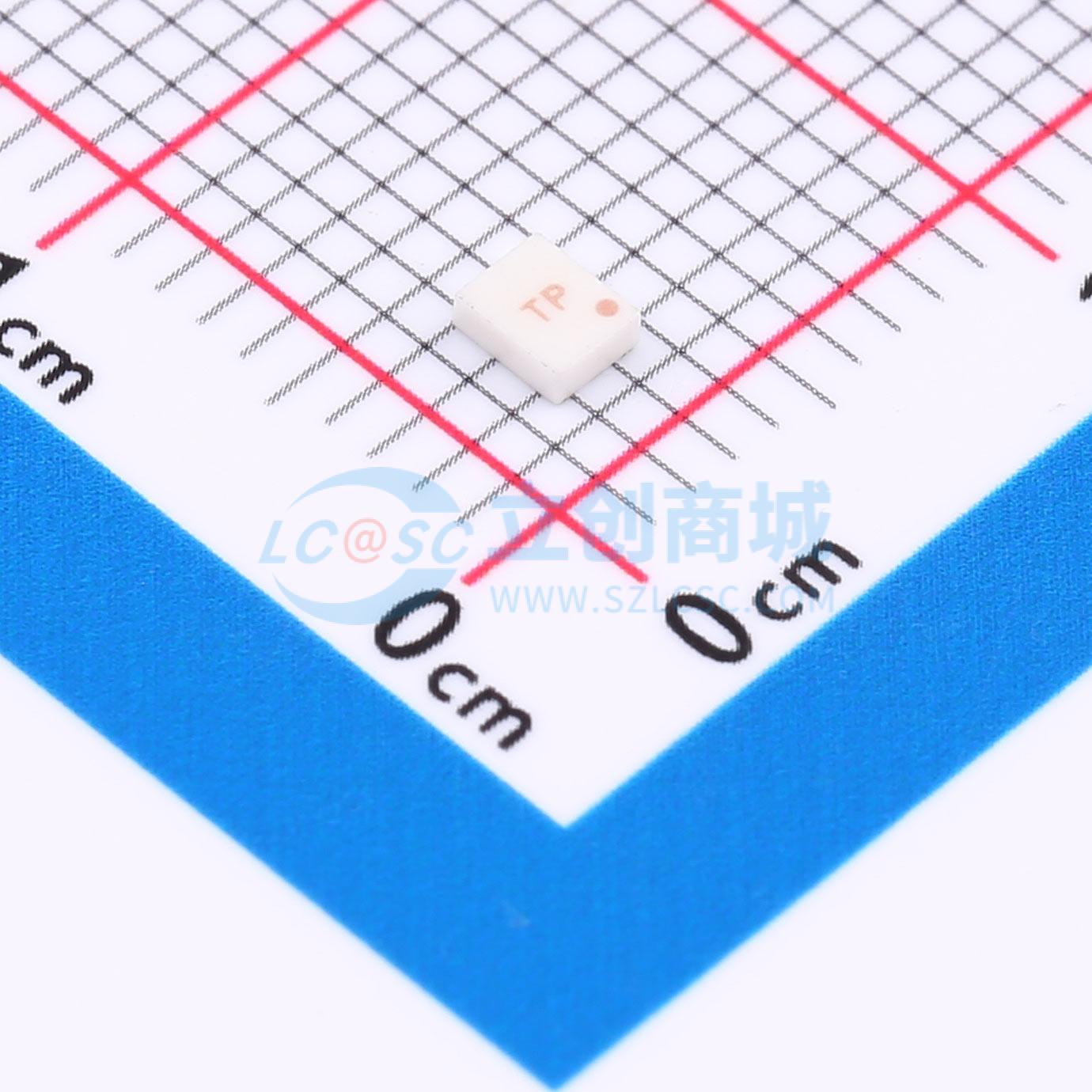

温馨提醒：图片仅供参考，商品以实物为准
NCR2-183+
超宽带射频变压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Mini-Circuits NCR2系列超宽带巴伦变压器覆盖3.5到18 GHz的频率范围，阻抗比为1:2，适用于不平衡到平衡的应用。低温共烧陶瓷（LTCC）结构提供卓越的可靠性、热稳定性和高重复性。小巧的尺寸（0.08x0.10英寸）使其易于与RF集成电路集成。
- 品牌名称
- Mini-Circuits
- 商品型号
- NCR2-183+
- 商品编号
- C3305224
- 商品封装
- SMD-6P
- 包装方式
- 编带
- 商品毛重
- 0.425克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 12GHz~18GHz | |
| 阻抗比-不平衡/平衡 | 1:2 | |
| 插入损耗(最大值) | 2.5dB |
| 属性 | 参数值 | |
|---|---|---|
| 相位差 | 15° | |
| 幅度差(最大值) | 3.8dB | |
| 回波损耗(最小值) | 9.78dB | |
| 工作温度 | -40℃~+85℃ |
商品概述
Mini-Circuits的NCR2系列超宽带巴伦变压器覆盖3.5至18 GHz的频率范围，阻抗比为1:2。它们通常用于不平衡到平衡的应用。低温共烧陶瓷（LTCC）结构具有出色的可靠性、热稳定性和高度的可重复性。小尺寸封装（0.08×0.10英寸）便于与射频集成电路集成。
商品特性
- 宽带，12000至18000 MHz
- 微型尺寸，0.079×0.098×0.035
- LTCC结构
- 低成本
- 可水洗
应用领域
- 点对点通信
- 工业、科学和医疗（ISM）频段
- 无线电导航
- 卫星通信（SATCOM）
