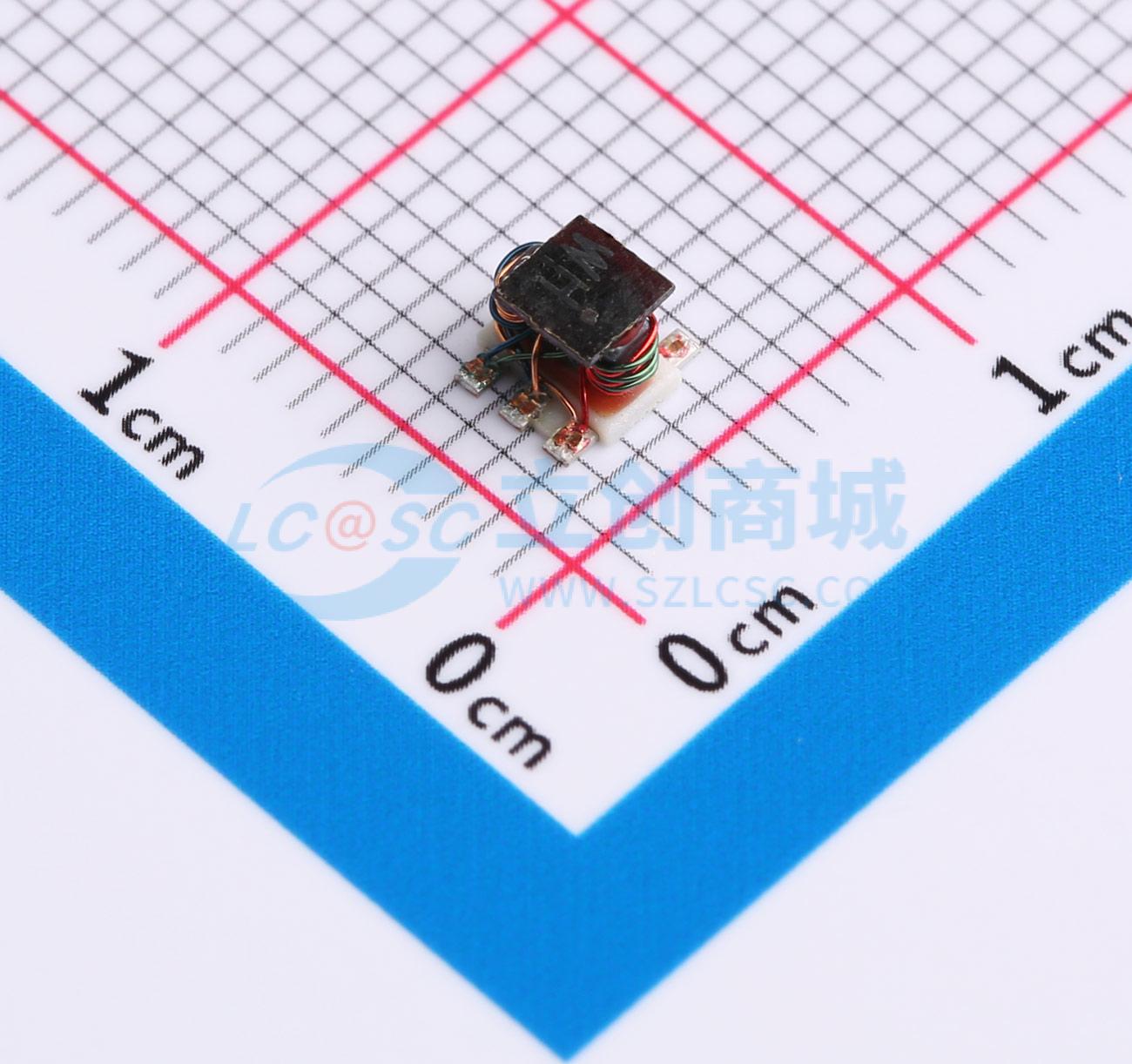

温馨提醒：图片仅供参考，商品以实物为准
TC1-1T-152X+
TC1-1T-152X+
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Mini-Circuits 的 TC1-1T-152X+ 是一种表面贴装传输线变压器，覆盖从 5 到 1500 MHz 的非常宽的频率范围。该变压器提供低插入损耗，并具有出色的相位和幅度性能。采用磁芯和导线结构，5 引脚单元尺寸为 0.15 x 0.15 x 0.16 英寸。
- 品牌名称
- Mini-Circuits
- 商品型号
- TC1-1T-152X+
- 商品编号
- C3305228
- 商品封装
- SMD-5P
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 5MHz~1.5GHz | |
| 阻抗比-不平衡/平衡 | 50Ω:50Ω | |
| 共模抑制比(CMRR) | 30dB | |
| 插入损耗(最大值) | - |
| 属性 | 参数值 | |
|---|---|---|
| 相位差 | 3° | |
| 幅度差(最大值) | 0.2dB | |
| 回波损耗(最小值) | 14dB | |
| 工作温度 | -40℃~+85℃ |
商品概述
Mini-Circuits的TC1-1T-152×+是一款表面贴装传输线变压器（带偏置中心抽头），覆盖5至1500 MHz的超宽频率范围。该变压器插入损耗低，具备出色的相位和幅度性能。采用磁芯和导线结构，5引脚封装，尺寸为0.15×0.15×0.16英寸。
商品特性
- 适用于锡/铅和RoHS焊接系统
- 宽带，5至1500 MHz
- 平衡传输线
- 出色的相位不平衡度，典型值1.5°
- 出色的幅度不平衡度，典型值0.2 dB
- 可水洗
应用领域
- VHF/UHF发射机
- 蜂窝通信
- GPS
- 通信
